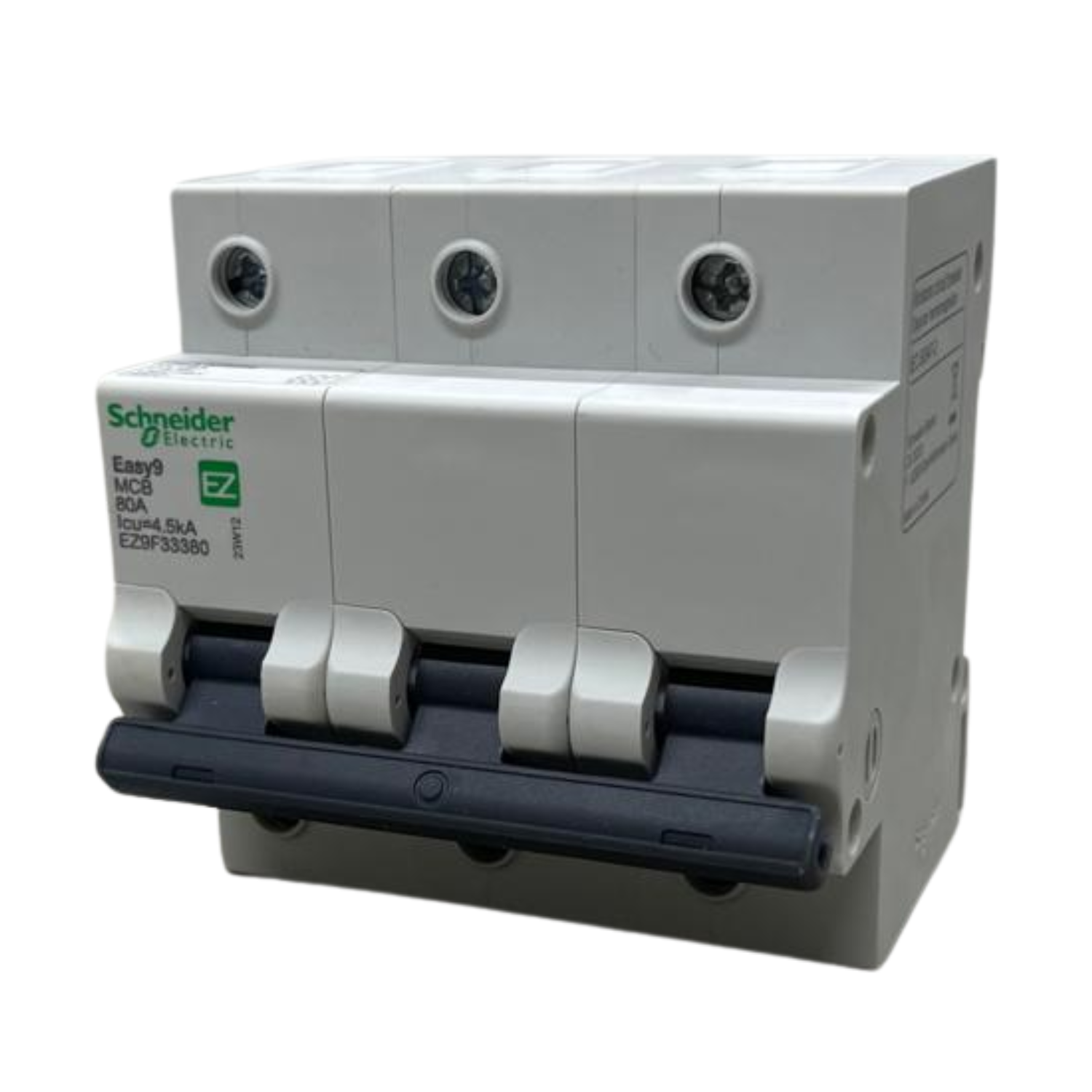

Disjuntor Easy9 3P 80A Curva C 3ka EZ9F33380 - Schneider

Disjuntor Easy9 3P 80A Curva C 3ka EZ9F33380 - Schneider

O Disjuntor Easy9 3P 80A Curva C é um dispositivo de proteção projetado para aplicações em redes elétricas monofásicas, bifásicas e trifásicas, oferecendo uma excelente performance na proteção contra sobrecargas e curtos-circuitos. Ele faz parte da Gama Easy9, que é uma linha renomada e reconhecida pela sua alta qualidade e confiabilidade. Ideal para uso residencial, comercial e industrial, este disjuntor tem características técnicas que garantem a segurança do sistema elétrico e a continuidade do fornecimento de energia.

Características Técnicas Detalhadas
Tipo de Produto: Disjuntor modular Easy9
O disjuntor modular é um equipamento projetado para ser instalado em trilhos DIN, permitindo fácil montagem em painéis elétricos.

Corrente Nominal (In): 80 A
A corrente nominal de 80A é o valor máximo que o disjuntor pode conduzir continuamente sem disparar, sendo ideal para circuitos de média capacidade.
Número de Polos (3P):
Possui 3 polos, ou seja, protege três fases simultaneamente, adequado para sistemas trifásicos.

Tecnologia de Disparo:
Termomagnético: Combina a proteção térmica (para sobrecargas) e magnética (para curtos-circuitos), garantindo proteção eficiente e confiável para o circuito.
Curva de Disparo (Curva C):

A curva C indica que o disjuntor é projetado para suportar correntes de partida de equipamentos como motores e transformadores. Ele vai disparar quando a corrente atingir de 5 a 10 vezes o valor da corrente nominal do disjuntor (80 A). Isso é ideal para cargas com picos de corrente, sem causar disparos desnecessários.

Capacidade de Corte (Icu):
3 kA para 400 V AC: Refere-se à capacidade do disjuntor de interromper uma corrente de curto-circuito de até 3 kA sem sofrer danos.
4500 A (Icu): Esse valor é para circuitos com 400 V AC e é o valor máximo de corrente de curto-circuito que o disjuntor pode suportar sem comprometer sua integridade.
Tensão de Isolamento (Ui): 500 V AC

A tensão de isolamento do disjuntor é a máxima tensão que ele pode suportar sem sofrer danos quando desligado.
Tensão Suportável de Impulso (Uimp): 4 kV

O disjuntor pode suportar picos de tensão (impulsos de alta energia), como aqueles causados por descargas atmosféricas ou falhas na rede elétrica.

Frequência de Rede: 50/60 Hz
Funciona tanto para redes de 50 Hz (mais comum na maioria dos países) quanto para redes de 60 Hz (utilizadas em alguns países).
Capacidade de Corte em Serviço (Ics):
60% x Icu: Isso significa que o disjuntor pode continuar a operar de forma segura mesmo depois de interromper uma corrente de curto-circuito, garantindo a continuidade do serviço.

Características Físicas
Dimensões:
Altura: 81 mm
Largura: 81 mm
Profundidade: 73,6 mm
Essas dimensões são ideais para a instalação em trilhos DIN padrão, otimizando o espaço dentro dos quadros de distribuição.

Montagem e Conexões:
Montagem: O disjuntor pode ser montado de forma rápida e prática, com encaixe para trilhos DIN, permitindo fácil instalação e remoção.
Conexões: Equipado com terminais tipo túnel, o que facilita a instalação de cabos rígidos ou flexíveis de 10 a 35 mm². Isso torna a instalação do disjuntor mais prática e segura.

Torque de Aperto: 3,5 N·m, garantindo que as conexões elétricas estejam firmemente apertadas, minimizando os riscos de falhas.
Desempenho e Durabilidade
Durabilidade Mecânica: 8.500 ciclos
O disjuntor é projetado para suportar até 8.500 ciclos de operação (ligação/desligamento), garantindo alta durabilidade em ambientes com uso frequente.
Durabilidade Elétrica: 1.500 ciclos
Ele suporta até 1.500 ciclos elétricos sem perder suas propriedades de proteção, o que é ideal para ambientes de alta demanda.
Características Ambientais
Temperatura de Funcionamento: -5 a 55°C
Pode ser utilizado em uma ampla faixa de temperaturas, o que o torna adequado para diversas condições ambientais.
Temperatura de Armazenamento: -40 a 70°C

Resistente a variações extremas de temperatura, o que garante que o disjuntor funcione corretamente, mesmo quando armazenado em condições desfavoráveis.
Umidade Relativa: Até 95% (temperatura entre -5°C e 55°C)
O disjuntor pode ser utilizado em ambientes com alta umidade, com a garantia de que a proteção elétrica será mantida.
Grau de Proteção: IP20
O disjuntor possui proteção contra objetos sólidos com diâmetro superior a 12,5 mm, oferecendo segurança contra toques acidentais.

Certificações e Normas
Certificações: O produto é certificado com a marca CE, atendendo a todas as exigências de segurança e qualidade para a comercialização no mercado europeu e em muitos outros países.

Normas: Conformidade com a IEC 60947-2, garantindo que o disjuntor esteja de acordo com os padrões internacionais de segurança e desempenho.

Aplicações Típicas
Este disjuntor é ideal para proteção de circuitos em instalações que demandam alta confiabilidade, como:
Sistemas de distribuição elétrica em instalações residenciais e comerciais.
Proteção de circuitos de motores, transformadores e outros equipamentos com picos de corrente elevados.
Quadros de distribuição com proteção contra sobrecargas e curtos-circuitos.

Vantagens do Produto
Alta proteção contra sobrecarga e curto-circuito, garantindo a segurança do sistema elétrico.
Fácil instalação em trilhos DIN, simplificando a montagem.
Durabilidade com alta capacidade de operação e resistência a condições adversas.
Confiabilidade em ambientes com diferentes temperaturas e umidade.

Certificação CE, comprovando conformidade com padrões internacionais de qualidade e segurança.

Esse disjuntor é uma solução completa para quem busca proteção eficaz, durabilidade e facilidade de uso, tudo dentro de um design moderno e compacto. Ideal para manter a segurança e o desempenho da instalação elétrica com qualidade e eficiência.
