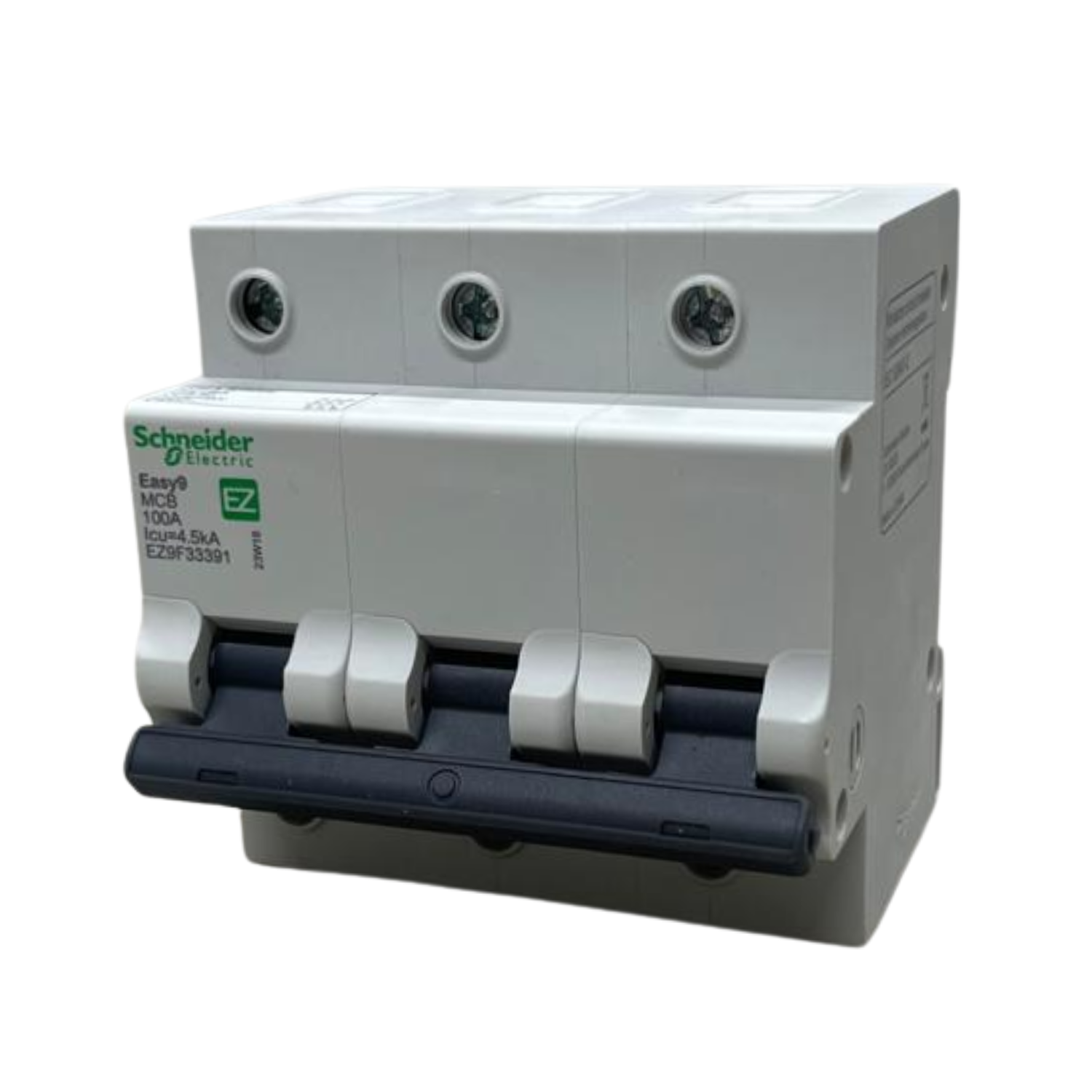

Disjuntor Easy9 3P 100A Curva C 3ka EZ9F33391 - Schneider

Disjuntor Easy9 3P 100A Curva C 3ka EZ9F33391 - Schneider

O Disjuntor Easy9 3P 100A Curva C da Schneider Electric é a solução ideal para proteção elétrica em sistemas de distribuição. Com tecnologia termomagnética, esse disjuntor modular oferece uma excelente capacidade de corte e é adequado para diversas aplicações residenciais, comerciais e industriais. Confira suas principais características:

Número de Polos (3P): Este disjuntor possui 3 polos, o que significa que ele pode ser utilizado para proteger três circuitos independentes, oferecendo uma excelente proteção em sistemas trifásicos, comuns em instalações industriais e comerciais de maior porte.

Corrente Nominal (In): A corrente nominal de 100A (amperes) é um valor adequado para aplicações que exigem maior capacidade de condução de corrente sem sobrecarregar o sistema. Isso permite a proteção eficiente de circuitos que alimentam equipamentos pesados ou sistemas de distribuição de energia.

Capacidade de Corte (Icu e Ics):
Icu (Capacidade de Corte Total): Até 4500A a 400V CA, isso significa que o disjuntor pode interromper uma corrente de até 4500 amperes durante uma falha elétrica (curto-circuito) sem causar danos ao equipamento.
Ics (Capacidade de Corte em Serviço): Para manter o funcionamento seguro após uma falha, a capacidade de corte nominal em serviço é 3kA (60% de Icu), o que assegura que o disjuntor permanecerá seguro para reinício da operação após o corte da falha.

Tecnologia de Disparo Termomagnético: O sistema de disparo termomagnético combina proteção contra sobrecarga (proteção térmica) e curto-circuito (proteção magnética). Isso garante que o disjuntor será capaz de identificar e cortar rapidamente a corrente em caso de falhas rápidas, como curtos-circuitos, ou falhas lentas, como sobrecargas prolongadas, sem a necessidade de intervenção manual.

Curva de Disparo (Tipo C):
A curva de disparo C é projetada para proteger circuitos com cargas que têm uma corrente de partida moderada, como motores elétricos e outros dispositivos com pico de corrente na partida. Este tipo de curva garante uma resposta mais rápida em caso de curtos-circuitos, mas com um tempo de tolerância suficiente para cargas com picos de corrente moderados.

Isolamento e Segurança Elétrica:
Tensão de Isolamento Nominal (Ui): 500V. Isso significa que o disjuntor é projetado para ser isolado de forma segura até uma tensão de 500V, protegendo adequadamente os componentes e evitando curtos entre os condutores.

Tensão Suportável de Impulso Nominal (Uimp): Suporta 4 kV de tensões de pico, como as que podem ser causadas por surtos elétricos ou raios, protegendo assim a instalação contra danos elétricos decorrentes de esses fenômenos.

Durabilidade e Confiabilidade:
Durabilidade Mecânica: O disjuntor tem uma durabilidade de 8.500 ciclos, o que representa a quantidade de vezes que o dispositivo pode ser ligado e desligado sem perder sua eficiência, oferecendo uma vida útil prolongada, ideal para ambientes com grandes demandas de operação.

Durabilidade Elétrica: A durabilidade de 1.500 ciclos sob carga elétrica continua garantindo a confiabilidade da proteção ao longo de sua vida útil, mesmo após várias intervenções devido a falhas elétricas.

Facilidade de Instalação e Montagem:
Modo de Montagem: O disjuntor é projetado para montagem de encaixe, facilitando a instalação rápida e prática no quadro de distribuição, sem a necessidade de ferramentas complexas.

Suporte de Montagem: É compatível com calhas DIN, que são amplamente utilizadas para montagem de dispositivos em painéis elétricos. Isso garante compatibilidade com os sistemas de distribuição padrão no mercado.

Conexões e Parâmetros de Fiação:
O disjuntor é equipado com terminais tipo túnel para fios flexíveis e rígidos de 10 a 35 mm2, garantindo uma conexão segura e de fácil manutenção.

O torque de aperto recomendado para os terminais é de 3,5 N.m, o que assegura uma instalação adequada sem riscos de afrouxamento ou mau contato.

Desempenho Ambiental e Certificações:
Certificação CE: O disjuntor Easy9 é certificado conforme os padrões CE, atendendo a requisitos rigorosos de qualidade e segurança estabelecidos na União Europeia.

Grau de Proteção: O dispositivo possui IP20, o que significa que é protegido contra objetos maiores que 12 mm, sendo ideal para ambientes internos onde a exposição a elementos externos não é um risco.

Temperatura de Operação: Funciona de forma eficiente em temperaturas de -5°C a 55°C, o que torna o disjuntor altamente versátil, adequado tanto para ambientes frios quanto para regiões mais quentes.

Umidade Relativa: O produto é projetado para suportar até 95% de umidade relativa a temperaturas de -5°C a 55°C, garantindo robustez em ambientes mais úmidos e desafiadores.

Outras Características:
Sinalização Local: Embora este modelo não possua sinalização local integrada, ele é facilmente monitorado e controlado, o que pode ser complementado com acessórios de sinalização.

Indicador de Posição do Contato: O disjuntor possui um indicador de posição de contato, que facilita a verificação visual se o dispositivo está ligado ou desligado, oferecendo maior segurança ao operador.

O Disjuntor Easy9 3P 100A Curva C é uma excelente escolha para quem busca um dispositivo de proteção elétrica robusto, com alta capacidade de corte e confiabilidade, ideal para aplicações residenciais, comerciais e industriais. Com certificações rigorosas, durabilidade, e facilidade de instalação, ele assegura a proteção do sistema elétrico contra sobrecargas, curtos-circuitos e surtos elétricos.
