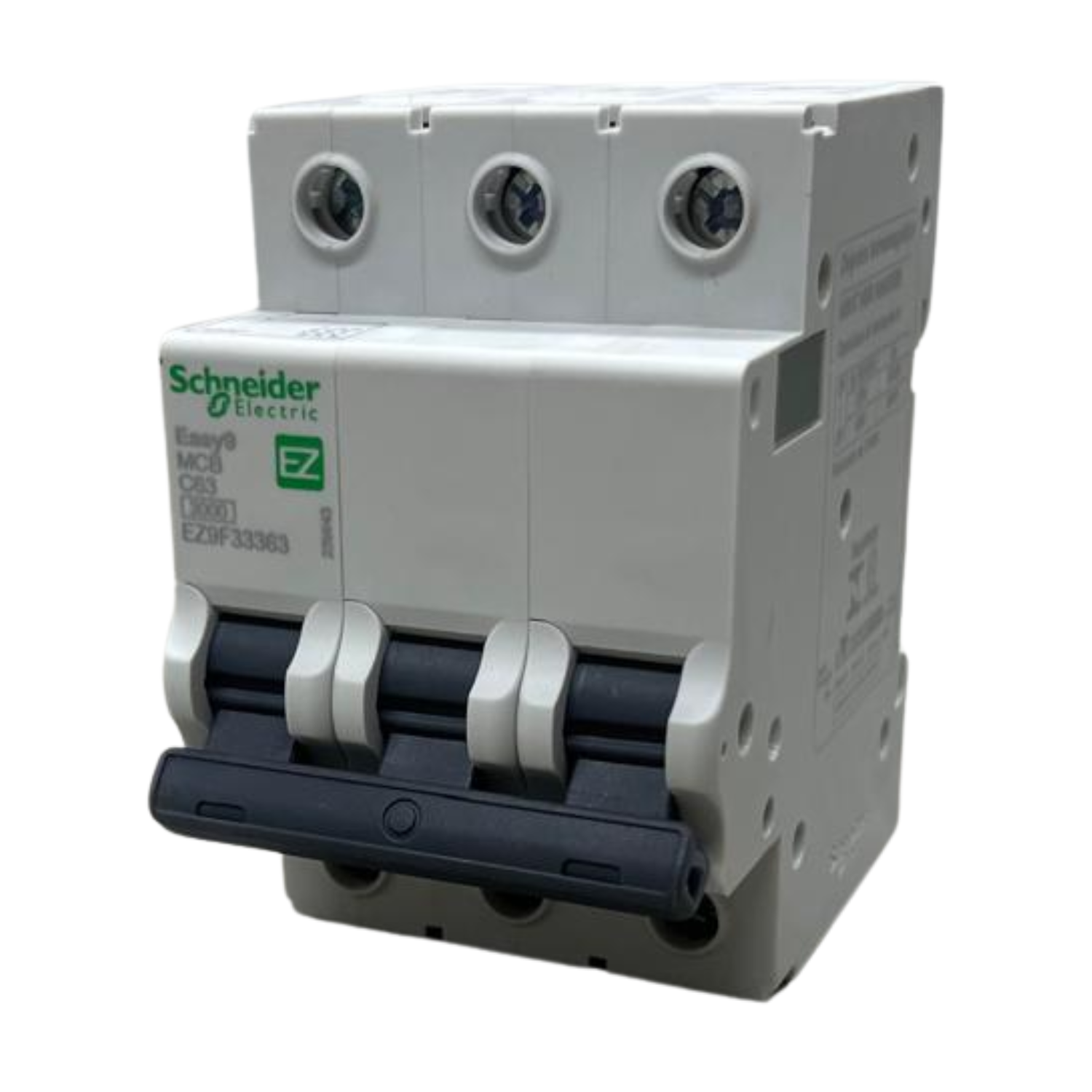

Disjuntor Easy9 3P 63A Curva C 3ka EZ9F33363 - Schneider

Disjuntor Easy9 3P 63A Curva C 3ka EZ9F33363 - Schneider

O Disjuntor Easy9 3P 63A Curva C da Schneider Electric é um dispositivo de proteção essencial para sistemas elétricos de média e alta potência. Este modelo modular foi desenvolvido para garantir a segurança, a durabilidade e a alta performance em aplicações de distribuição de energia. Abaixo, você encontrará um detalhamento das principais características e benefícios desse produto de qualidade, que atende rigorosos padrões de segurança e confiabilidade.

Características Técnicas:
Tipo de Produto: Disjuntor Modular Easy9

Número de Polos: 3P (três polos protegidos) – oferece proteção para três fases em sistemas trifásicos.

Corrente Nominal: 63A – indicado para proteger circuitos de corrente elétrica de até 63 amperes.

Curva de Disparo: C (com limite de disparo magnético entre 5 a 10 vezes a corrente nominal). Ideal para cargas com picos momentâneos, como motores elétricos, garantindo proteção sem disparos falsos.

Capacidade de Corte:
3000A para 400 V AC (50/60 Hz), conforme a norma IEC 60898-1.
5000A para 220 V AC (50/60 Hz), conforme a norma IEC 60898-1.

Isso significa que, em caso de curto-circuito, o disjuntor será capaz de interromper correntes de até 3000A (em 400V) ou 5000A (em 220V) sem comprometer a segurança do sistema.

Tecnologia de Disparo: Termomagnético – combinação de proteção térmica e magnética. A proteção magnética atua rapidamente em caso de curtos-circuitos, enquanto a térmica protege contra sobrecargas.

Tensão de Isolamento Nominal (Ui): 500 V AC – garante o isolamento adequado para suportar condições adversas em sistemas elétricos.
Tensão Suportável de Impulso Nominal (Uimp): 4 kV – resistência a sobretensões transitórias, conforme a norma IEC 60898-1, que oferece maior proteção contra picos de tensão.

Especificações de Montagem e Conexões:
Modo de Montagem: De encaixe – facilita a instalação em quadros de distribuição, proporcionando um processo rápido e seguro.

Suporte de Montagem: Calha DIN – compatível com os trilhos DIN padrão, garantindo fixação firme e estável.

Conexões - Terminais:
Tipo túnel (superior ou inferior): Conexões rígidas (1 a 25 mm2) e flexíveis (1 a 16 mm2). Isso permite uma instalação flexível e versátil, atendendo a diferentes exigências de cabos e aplicações.

Torque de Aperto: 3.5 N.m para conexões rígidas ou flexíveis, garantindo a segurança e a estabilidade da conexão elétrica.

Durabilidade e Robustez:
Durabilidade Mecânica: 10.000 ciclos – alta resistência mecânica, ideal para ambientes exigentes e com grande fluxo de operação.

Durabilidade Elétrica: 4.000 ciclos – resistência à operação elétrica contínua, assegurando uma longa vida útil em ambientes industriais e comerciais.

Características Ambientais:
Temperatura de Funcionamento: -25°C a 60°C – esse disjuntor pode ser utilizado em uma ampla faixa de temperaturas, garantindo alta confiabilidade em ambientes quentes ou frios.
Temperatura de Armazenamento: -40°C a 85°C – pode ser armazenado em condições extremas sem prejudicar seu desempenho.

Umidade Relativa: 95% (em temperaturas de -25°C a 60°C) – resiste a ambientes de alta umidade sem comprometer seu funcionamento.

Padrões e Certificações:
Padrões IEC 60898-1 – Certificado para uso em sistemas de distribuição elétrica, atendendo aos rigorosos requisitos internacionais de segurança e desempenho.

Certificação INMETRO – Conformidade com as normas brasileiras de qualidade e segurança.

Certificações Ambientais:
RoHS: Livre de substâncias perigosas, conforme a Diretiva Europeia.
REACh: Não contém SVHC (substâncias de muito alta preocupação) acima dos limites permitidos, conforme regulamentações europeias.

Proteção Ambiental e Sustentabilidade:
Produto Green Premium: Este disjuntor é parte da linha sustentável da Schneider Electric, com menor impacto ambiental em sua fabricação e maior eficiência energética.

Instruções sobre Final de Vida do Produto: Não necessita de operações específicas de reciclagem, o que contribui para sua facilidade de descarte responsável.

Outras Características e Benefícios:
Indicação de Posição do Contato: O disjuntor possui uma indicação clara da posição do contato, facilitando o monitoramento e a manutenção.

Frequência de Rede: 50/60 Hz – compatível com redes elétricas de corrente alternada, típicas de sistemas industriais e comerciais.

Grau de Proteção IP20: Protege contra objetos sólidos maiores que 12 mm, ideal para uso interno e em ambientes controlados.

Vantagens:
Alta Confiabilidade: Ideal para instalações industriais e comerciais, onde a segurança e a continuidade do fornecimento elétrico são cruciais.

Proteção Eficiente: Combina proteção termomagnética com alta capacidade de corte, oferecendo uma resposta rápida em caso de curto-circuito ou sobrecarga.

Instalação Simples: A montagem em trilho DIN e a conexão tipo túnel facilitam a instalação e manutenção, economizando tempo e recursos.

Longa Vida Útil: A alta durabilidade mecânica e elétrica garante menos necessidade de substituição e manutenção, aumentando a eficiência operacional.

Conclusão: O Disjuntor Easy9 3P 63A Curva C - 3000A é uma solução robusta e confiável para sistemas elétricos que demandam segurança e performance. Seu design modular, junto com a tecnologia termomagnética, garante proteção eficaz, enquanto suas características de sustentabilidade e conformidade com normas internacionais o tornam uma escolha inteligente para quem busca um produto de alta qualidade e com impacto ambiental reduzido.
