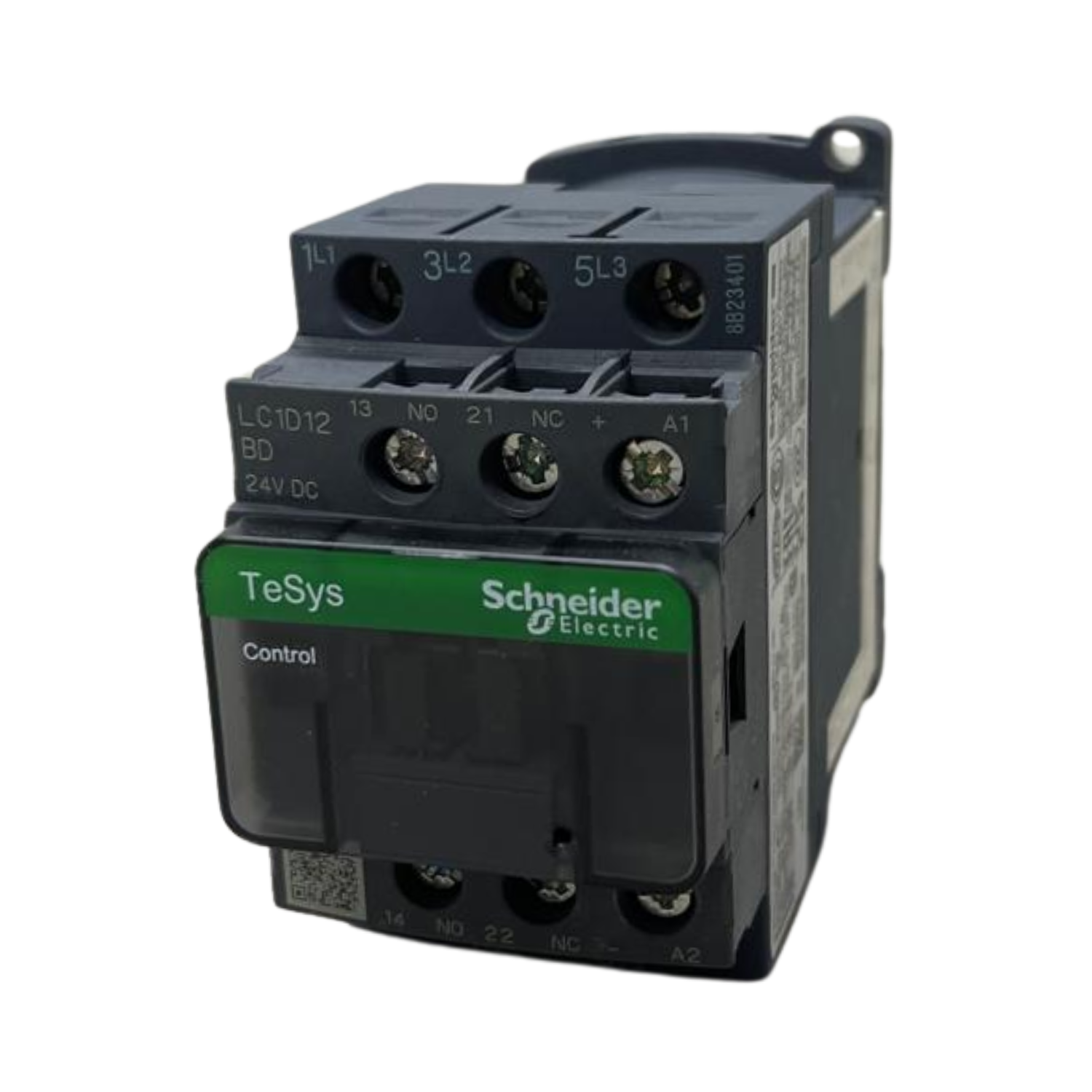

Contator Tripolar 12A 1NA+1NF 24VCC LC1D12BD - Schneider

Contator Tripolar 12A 1NA+1NF 24VCC LC1D12BD - Schneider

O Contator Tripolar TeSys Deca LC1D12BD é um dispositivo projetado para garantir o controle eficiente de motores e outras cargas elétricas. Seu design robusto e confiável atende a diversas necessidades em ambientes industriais e comerciais, sendo ideal para comutação de circuitos elétricos com elevada capacidade de operação.

Especificações Técnicas Avançadas:
Modelo: LC1D12BD
Corrente Nominal: 12A para circuitos de potência (até 440V AC) em condições de operação a até 60°C. Isso o torna adequado para cargas médias e altas.
Tensão de Controle: 24V CC. Ideal para integração com sistemas de controle com esta tensão padrão.
Número de Polos: 3P (trifásico), permitindo a operação em circuitos com três fases, proporcionando flexibilidade para diferentes aplicações.
Categoria de Uso:
CA-1: Aplicações com cargas resistivas.
CA-3: Para controle de motores com até 12A.
CA-4: Adequado para uso em motores de corrente alternada, exigindo maior resistência ao desgaste mecânico.
AC-3e: Ideal para controle de motores de indução.

Desempenho e Durabilidade:
Durabilidade Elétrica:
2 milhões de ciclos em operação com 12A a 440V AC, garantindo longa vida útil mesmo em ciclos frequentes de operação.
Durabilidade Mecânica: Até 30 milhões de ciclos sem carga, o que assegura a confiabilidade em ambientes industriais pesados.
Capacidade de Fechamento: Até 250A a 440V AC, o que torna o contator ideal para suportar picos de corrente e situações de comutação em circuitos de alta potência.

Capacidade de Corte: O contator pode cortar correntes de até 250A a 440V AC, atendendo a normas internacionais como a IEC 60947, garantindo a proteção do circuito em caso de falhas.

Características Adicionais:
Tecnologia da Bobina: Equipado com dispositivo de supressão incorporado, o que minimiza os picos de tensão e aumenta a longevidade do contator, além de melhorar a segurança da instalação.

Capacidade de Comutação:
Corrente de Comutação Mínima: 5mA para circuitos de sinalização.
Tensão de Comutação Mínima: 17V para circuitos de sinalização, oferecendo versatilidade em uma ampla faixa de tensões.
Conectores: O contator possui terminais de parafuso para cabos flexíveis e sólidos, com tamanhos de até 4 mm2, permitindo um fácil e seguro encaixe de cabos, tanto para instalações industriais quanto comerciais.

Vantagens Operacionais:
Eficiência Energética: O consumo de potência em manutenção é de apenas 5,4W a 20°C, o que contribui para uma operação de baixo consumo energético.

Desempenho de Comutação Rápida:
Tempo de fechamento de 63ms (±15%) e de abertura de 20ms (±20%), garantindo uma resposta rápida para comutação eficiente.
Alta Taxa de Operação: O contator suporta até 3.600 ciclos/hora a 60°C, ideal para aplicações que demandam ciclos frequentes de operação.

Ambiente e Condições de Uso:
Temperatura Ambiente: O TeSys Deca LC1D12BD pode operar em um intervalo de temperatura de -40°C a 60°C, com capacidade de funcionamento até 70°C, desde que se aceite alguma degradação no desempenho.

Altitude de Operação: Funciona em altitudes de até 3.000 metros, o que o torna adequado para instalações em regiões de grande altitude, como em áreas industriais e comerciais de montanha.

Montagem e Conexões:
Suporte de Montagem: O contator pode ser montado em placas ou calhas, facilitando a instalação em diversos tipos de painéis e sistemas de controle.

Torque de Aperto: O torque recomendado para os terminais de parafuso é de 1,7 N.m, utilizando uma chave de fenda padrão (Philips nº 2 ou Pozidriv n° 2), o que garante uma instalação firme e segura.

Dimensões e Peso:
Altura: 77mm
Largura: 45mm
Profundidade: 95mm
Peso Líquido: 0,485 kg

Aplicações Recomendadas:
Controle de Motores Trifásicos e Monofásicos: Adequado para motores com potências variadas, desde 0,5 hp em 115V AC até 10 hp em 575/600V AC.
Automação Industrial: Ideal para controle de máquinas e sistemas automatizados em ambientes industriais que exigem comutação de alta capacidade.
Sistemas de Proteção e Comutação: Seu design robusto e com certificações de segurança garantem sua aplicação em ambientes que exigem alta confiabilidade e resistência.

Esse Contator TeSys Deca LC1D12BD é uma solução completa, com alto desempenho, durabilidade e flexibilidade, adequado para as mais diversas necessidades de controle e comutação elétrica em ambientes industriais e comerciais.
