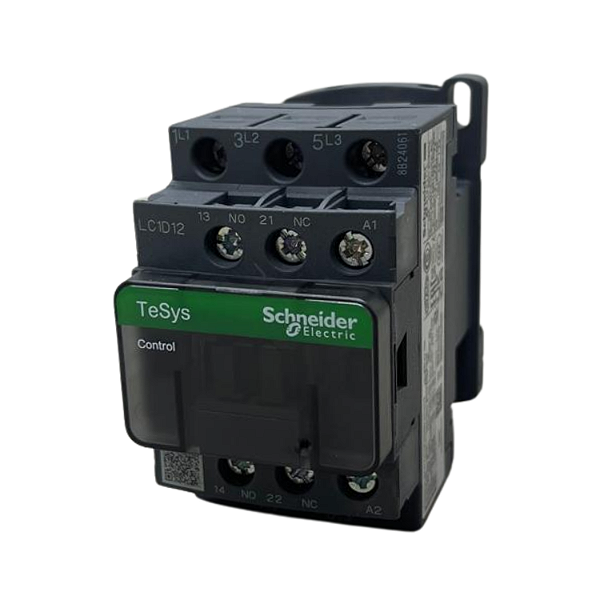

Contator Tripolar 12A 1NA+1NF 220VCA LC1D12M7 - Schneider

Contator Tripolar 12A 1NA+1NF 220VCA LC1D12M7 - Schneider

O Contator Tripolar TeSys Deca 12A 1NA+1NF 220VCA (Modelo LC1D12M7) é um componente essencial para o controle de motores e cargas resistivas, oferecendo excelente desempenho e confiabilidade em diversos tipos de instalações elétricas. Ideal para circuitos de potência e sinalização, o contator é projetado para suportar altas correntes e tensões, garantindo a segurança e eficiência no acionamento de equipamentos industriais.

Contator Tripolar: Equipamento para controle de circuitos elétricos, ideal para acionamento e interrupção de cargas elétricas em sistemas industriais e de automação.
Linha de Produto:

TeSys Deca: Linha conhecida pela alta qualidade, robustez e confiabilidade em aplicações industriais, com componentes eletrônicos de precisão.

Configuração de Contatos:
1NA + 1NF: 1 contato normal aberto (NA) e 1 contato normal fechado (NF), para controle de dispositivos auxiliares, como alarmes ou sinalizações, com mecânica de ligação que assegura alta precisão e durabilidade.

Tensão de Operação:
Circuito de Potência: Até 690VCA para operações de potência (classe de isolação de 690V conforme IEC 60947-4-1 e 600V para CSA e UL).
Circuito de Controle: 220VCA a 50/60Hz.
Corrente Nominal (Ie):
12A (até 440VCA) para circuito de potência em CA-3 (controle de motor) e AC-3e.
25A para circuito de potência em CA-1.
A corrente nominal para o controle do motor varia conforme a categoria de uso (CA-3 ou AC-3e), com uma capacidade máxima de até 25A em 440VCA.

Potência de Carga:
Motores Monofásicos e Trifásicos:
Até 3 kW para motores monofásicos em 220VCA.
Até 10 hp (7,5 kW) para motores trifásicos em 460/480VCA.
Potência máxima para diferentes tensões de operação:
3 kW (220VCA),
5,5 kW (380-440VCA),
7,5 kW (500-690VCA).

Capacidade de Fechamento e Corte:
Capacidade de Fechamento Nominal (Irms): 250A em 440V para circuito de potência, conforme as normas IEC 60947.
Capacidade de Corte: 250A em 440V para circuito de potência.
Corrente Nominal de Curto-Duração (Icw):
105A por 10 segundos a 40°C para circuito de potência.
30A por 10 minutos para circuito de sinalização.

Durabilidade:
Durabilidade Elétrica: 2 milhões de ciclos para uma corrente de 12A (CA-3) a até 440V.
Durabilidade Mecânica: 15 milhões de ciclos.
Impedância Média:
2,5 M para 25A a 50Hz em circuito de potência.
Temperatura de Operação:
-40°C a 60°C em condições normais de operação.
60°C a 70°C com degradação do desempenho (limite máximo recomendado).

Resistência Climática:
Classe TH conforme IEC 60068-2-30: Suporta condições de calor úmido, garantindo durabilidade em ambientes agressivos.
Índice de Proteção (IP):
IP20: Proteção contra a entrada de objetos sólidos com diâmetro superior a 12mm (proteção frontal).

Consumo de Energia e Potência:
Potência de Irrupção: 70 VA a 50/60 Hz, com fator de potência (cos) de 0,75 a 20°C.
Consumo de Manutenção: 7,5 VA a 60 Hz, com cos de 0,3 a 20°C.

Torque de Aperto:
Circuito de potência e controle: Torque de 1,7 N.m para fixação dos terminais de parafuso com chave de fenda (planas ou Philips Nº 2).
Frequência do Circuito de Sinalização:
25 a 400 Hz para circuitos de sinalização, com uma tensão de comutação mínima de 17V e corrente mínima de comutação de 5 mA.
Informações de Embalagem:
Unidade por embalagem: 1 unidade por embalagem.
Peso líquido: 0,325 kg.
Dimensões da embalagem: 5 x 9,2 x 11,1 cm.
Peso total da embalagem: 352 g.
Unidades por caixa (S02): 20 unidades.

Benefícios e Aplicações:
Este contator é altamente versátil e pode ser utilizado em diversas aplicações industriais e comerciais, especialmente em sistemas de controle de motores, como:

Automação Industrial: Para controle de motores elétricos em sistemas automatizados.
Sistemas de Bombeamento: Controle de bombas de alta potência em instalações industriais e comerciais.
Acionamento de Máquinas e Equipamentos: Ideal para ambientes que exigem controle seguro e eficiente de equipamentos pesados.
Instalações de Alta Potência: Suporta altas cargas e tensões, sendo adequado para uso em diversas aplicações industriais.

Este contator combina alta performance, robustez e durabilidade, proporcionando uma solução confiável para controle de motores e outros dispositivos em sistemas elétricos. Ideal para quem precisa de um produto de alto desempenho, com a garantia de segurança e eficiência.
