Contator Tripolar 25A 1NA+1NF 24VCC LC1D25BD - Schneider

Contator Tripolar 25A 1NA+1NF 24VCC LC1D25BD - Schneider

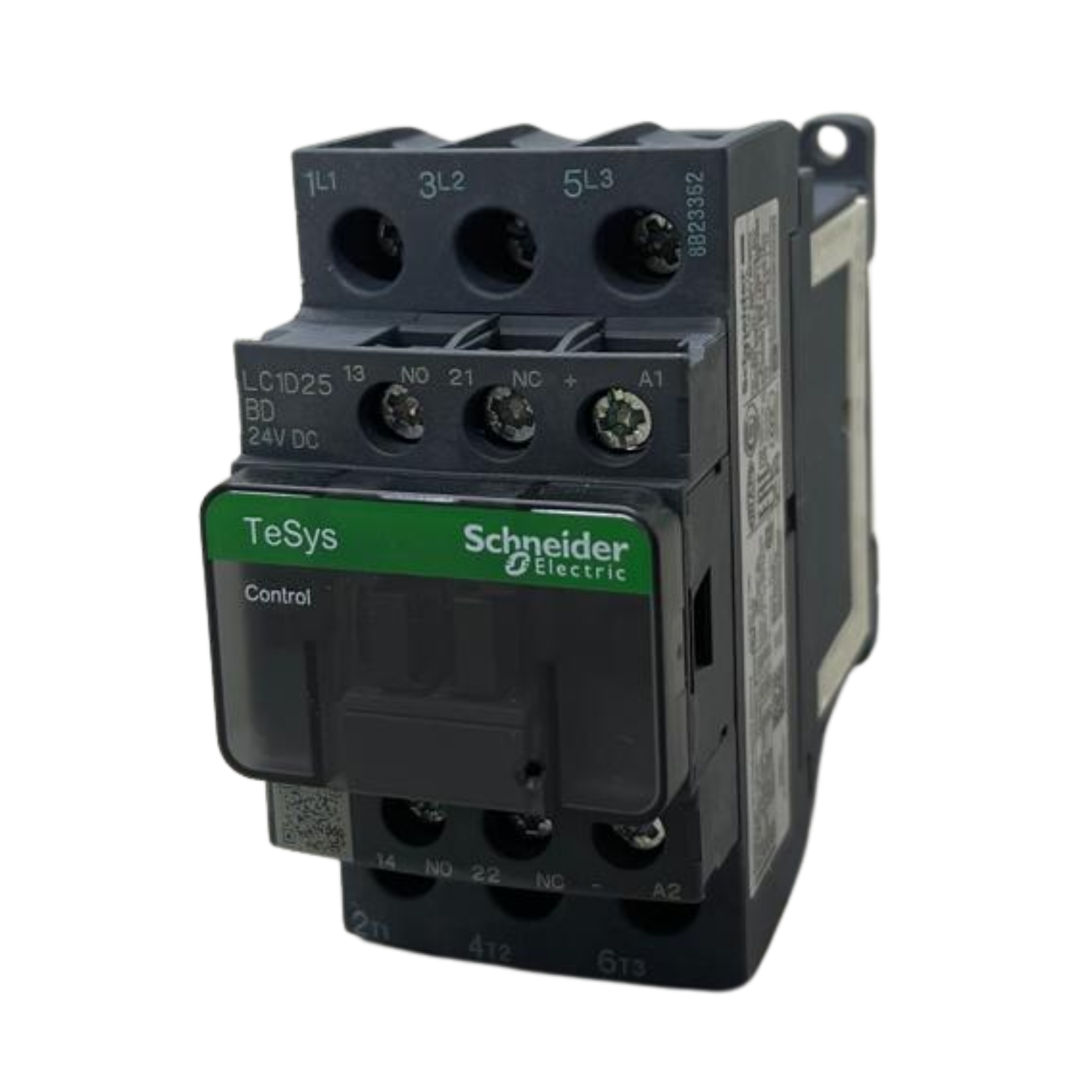

O Contator Tripolar TeSys DECA 25A 1NA+1NF 24VCC (modelo LC1D25BD) é um dispositivo de alta performance da linha TeSys, desenvolvido pela Schneider Electric para o controle de motores e circuitos elétricos, com excelente confiabilidade, durabilidade e segurança. Este contator é ideal para aplicações industriais de controle de cargas resistivas e motores, sendo amplamente utilizado em automações de máquinas e sistemas elétricos de controle.

Principais Características:
Corrente Nominal de Operação:

25A para circuitos de potência CA-3 e AC-3e (tensão até 440V).
40A para circuitos de potência CA-1 (tensão até 440V).
Alta capacidade de manuseio de carga, oferecendo flexibilidade para diversas necessidades de controle.
Tensão de Operação Nominal:

Circuito de Potência: Até 690V CA e 300V CC.
Circuito de Controle: 24V CC (tensão de controle para bobina).
Contatos Auxiliares:

Composto por 1 contato Normal Aberto (NA) e 1 contato Normal Fechado (NF), permitindo a configuração para diferentes sistemas de controle e sinalização, com um tempo de não sobreposição de 1,5 ms para energização/desenergização dos contatos.
Capacidade de Fechamento e Corte:

Fechamento: Até 450A (em circuito de potência a 440V, conforme IEC 60947).
Corte: Até 450A (para circuitos de potência, conforme IEC 60947), garantindo segurança em aplicações com alta corrente.
Tecnologia Avançada:

Supressor de Diodo Bidirecional Integrado para proteção contra picos de tensão e ruídos indesejados, garantindo maior vida útil do equipamento e estabilidade de operação.
Durabilidade:

Durabilidade Elétrica: Até 1,65 milhões de ciclos com carga nominal de 25A (em circuito CA-3) a 440V.
Durabilidade Mecânica: Até 30 milhões de ciclos, oferecendo uma longa vida útil, mesmo em ambientes industriais exigentes.
Resistência e Confiabilidade:

Temperatura de Operação: Pode operar em uma faixa de temperatura de -40°C a 60°C, com possibilidade de degradação até 70°C, o que permite o uso em condições climáticas extremas.
Resistência a Curto-Circuito: O contator suporta 240A por 10 segundos e até 380A por 1 segundo em circuitos de potência, garantindo a proteção contra eventos de curto-circuito.

Especificações Técnicas:
Potência de Motor:
CA-3 (controle de motor):
5,5 kW (220-230V CA)
11 kW (380-400V CA)
15 kW (660-690V CA)
AC-3e (controle de motor de alta eficiência):
5,5 kW (220-230V CA)
11 kW (380-400V CA)
15 kW (660-690V CA)

Categoria de Sobretensão:
Categoria III (alta proteção contra surtos e variações de tensão).
Classe de Isolamento:
A tensão nominal de isolamento é 690V, conforme normas IEC 60947-4-1, garantindo robustez em ambientes industriais exigentes.

Conexões e Instalação:
Conexões de Terminais:
Circuito de Controle: Terminais de parafuso para cabos flexíveis e sólidos de 1 a 4 mm2.
Circuito de Potência: Terminais de parafuso para cabos flexíveis e sólidos de 1,5 a 10 mm2.
Facilita a instalação e a manutenção, com conexões robustas e seguras.
Montagem:
Pode ser montado tanto em placa quanto em calha, oferecendo flexibilidade para diferentes tipos de instalação em painéis de controle.

Certificações e Normas:
Normas e Certificações:
IEC 60947-4-1 (Normas internacionais para contatores de potência).
UL 60947-4-1 (Certificação para segurança elétrica).
CSA C22.2 No. 60947-4-1 (Norma de segurança para equipamentos elétricos no Canadá).
EAC (Certificação para países da região da Eurásia).
Marine, UKCA, CB Scheme, garantindo que o produto está em conformidade com as normas de segurança e confiabilidade em diferentes mercados.

Proteção Climática:
Grau de Proteção IP20 na face frontal, proporcionando resistência a poeira e proteção contra contatos acidentais.
Tratamento de Proteção TH para resistência à umidade e calor (de acordo com IEC 60068-2-30).
Garantia e Suporte:
Garantia Contratual: 18 meses de garantia, com suporte técnico especializado para garantir o funcionamento eficiente do produto ao longo de sua vida útil.

Esse Contator Tripolar TeSys DECA 25A 1NA+1NF 24VCC é a solução ideal para aplicações industriais que demandam alta confiabilidade, durabilidade e eficiência no controle de motores e circuitos elétricos. Com uma excelente relação custo-benefício, ele é projetado para garantir a segurança e a continuidade da operação em ambientes de trabalho exigentes. Aproveite todas as vantagens deste contator, seja para novos projetos ou para a manutenção de sistemas já instalados.
