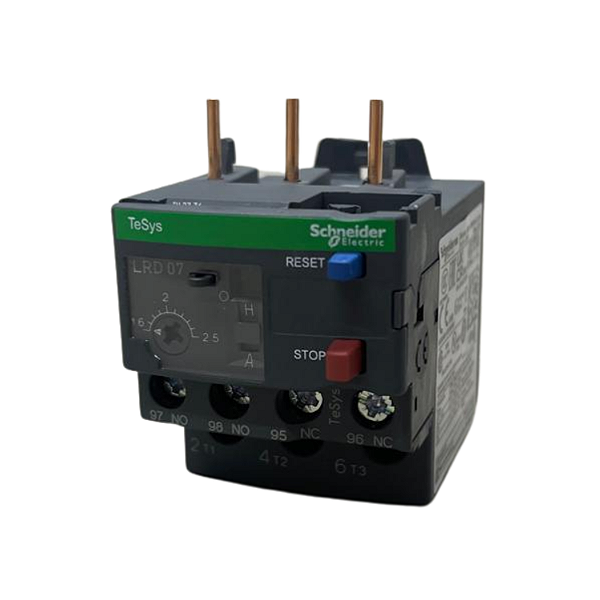

Relé Térmico Tesy Deca 1.6-2.5A 1NA+1NF LRD07 - SCHNEIDER

Relé Térmico Tesy Deca 1.6-2.5A 1NA+1NF LRD07 - SCHNEIDER

Proteção de alta qualidade para seus motores elétricos com o Relé de Sobrecarga Térmica Tesys LRD07, desenvolvido para garantir a segurança e eficiência dos sistemas de acionamento, proporcionando proteção contra sobrecargas térmicas e falhas. Ideal para aplicações industriais e comerciais, o Tesys LRD07 é compatível com uma vasta gama de contactores da linha TeSys e oferece uma solução robusta e confiável para seus equipamentos.

Principais Características:
Modelo: TeSys LRD07 (LRD - Nome abreviado)
Faixa de Ajuste Térmico: 1,6 A a 2,5 A – Permite ajustes finos conforme a necessidade de proteção do motor.
Classe de Disparo de Sobrecarga: Classe 10A (de acordo com IEC 60947-4-1), garantindo resposta rápida em situações de sobrecarga e prevenindo danos aos motores.

Contatos Auxiliares: 1 NA (Normalmente Aberto) e 1 NF (Normalmente Fechado), oferecendo versatilidade para sinais de controle.

Compatibilidade com Contatores TeSys: Funciona perfeitamente com os modelos LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 e LC1D38, permitindo fácil integração em sistemas existentes.

Aplicação: Proteção de motores elétricos contra sobrecarga térmica, garantindo que o motor não seja danificado por condições anormais de operação.

Especificações Técnicas:
Tensão Nominal de Operação: Até 690 V CA em frequências de até 400 Hz para circuitos de potência, conforme a norma IEC 60947-4-1.

Corrente Térmica Convencional (Ith): 5 A para circuito de sinalização.
Corrente Admissível: Até 3 A a 120 V CA e 0,22 A a 125 V CC para circuitos de sinalização, garantindo a flexibilidade para diversos tipos de sinalização e controle.

Tensão de Isolamento Nominal (Ui): 600 V para CSA e UL; até 690 V para IEC 60947-4-1.

Corrente de Desarme de Falha de Fase: Quando a corrente de falha atinge 130% da corrente nominal (Ir) em duas fases, o relé desarma, prevenindo danos aos motores.

Resistência Climática: Certificado para operar em condições adversas, com grau de proteção IP20, conforme a norma IEC 60529.

Faixa de Temperatura de Operação: A partir de -20°C até 60°C, ideal para ambientes industriais com grandes variações de temperatura.

Tensão de Impulso: Até 6 kV, garantindo uma excelente resistência a surtos elétricos.

Montagem e Conectividade:
Tipo de Montagem: Pode ser montado tanto em placa quanto em calha, com acessórios específicos para cada tipo de instalação.

Terminais de Conexão: Equipado com terminais de parafuso, suportando cabos flexíveis ou sólidos, variando de 1 a 10 mm² para circuito de potência e de 1 a 2,5 mm² para circuito de controle.

Torque de Aperto: Para garantir conexões seguras, o torque recomendado é de 1,7 N.m para circuitos de controle e potência.

Durabilidade e Robustez:
Temperatura de Armazenamento: De -60°C até 70°C, oferecendo resistência a variações extremas de temperatura durante o transporte e armazenamento.

Vibrações e Choques: O relé suporta vibrações de até 6 gn (conforme IEC 60068-2-6) e choques de até 15 Gn por 11 ms (conforme IEC 60068-2-7), garantindo resistência em ambientes com alta movimentação ou impactos.

Retardamento de Chamas: Classificado com V1 conforme UL 94, o que indica baixa propagação de chamas em caso de curto-circuito ou falha elétrica.

Normas e Certificações:
O Tesys LRD07 é certificado conforme as principais normas internacionais, o que assegura sua qualidade e desempenho:
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
CCC
ATEX INERIS (para zonas com risco de explosão)
EAC
UKCA
Certificações BV, RINA e DNV-GL (para ambientes marítimos)

Benefícios de Usar o TeSys LRD07:
Proteção Avançada para Motores: Protege seus motores contra sobrecargas, reduzindo riscos de falhas e aumentando a vida útil do equipamento.

Facilidade de Ajuste: Ajuste fácil da corrente de proteção dentro da faixa de 1,6 A a 2,5 A para se adequar a diferentes motores.

Alta Confiabilidade: Assegura a continuidade e confiabilidade dos processos industriais, minimizando paradas inesperadas.

Robustez em Ambientes Adversos: Ideal para uso em ambientes industriais exigentes, com alta resistência a temperaturas extremas, vibrações e choques.

Garantia e Suporte:
Garantia: 18 meses de garantia, assegurando a qualidade e durabilidade do produto.

Suporte Técnico: A Schneider Electric oferece suporte técnico especializado para a instalação e operação do produto.

Escolha o Relé Tesys LRD07 e assegure a proteção adequada para seus motores elétricos, com tecnologia de ponta, segurança garantida e alta durabilidade. Adquira já o seu e evite falhas no seu sistema!
