Relé Térmico Tesys Deca 9-13A 1NA+1NF LRD16 - SCHNEIDER

Relé Térmico Tesys Deca 9-13A 1NA+1NF LRD16 - SCHNEIDER

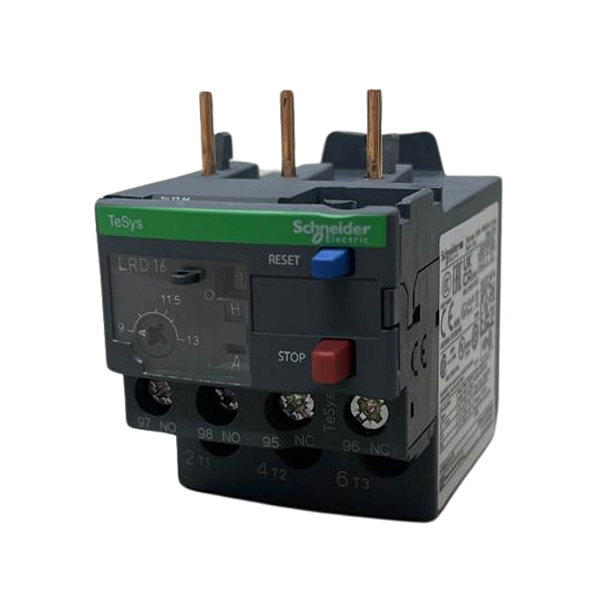

O Relé de Sobrecarga Térmica Tesys LRD16 é um dispositivo de proteção desenvolvido para garantir a segurança e o bom funcionamento de motores elétricos, prevenindo danos causados por sobrecargas térmicas. Ele faz parte da linha TeSys, uma das mais confiáveis do mercado para aplicações industriais e automação.

Principais Características:
Faixa de ajuste de corrente: 9 a 13 A – Ideal para proteger motores de diferentes potências dentro dessa faixa de corrente, com precisão e eficiência.

Classe de disparo: Classe 10A – Conforme a norma IEC 60947-4-1, garantindo a proteção contra sobrecargas térmicas com tempo de disparo ajustável para adequação ao tipo de motor.

Tipo de contato: 1NA + 1NF (1 contato normalmente aberto + 1 contato normalmente fechado), permitindo a comunicação de status do dispositivo (desarme e reset) para outros componentes do sistema.

Compatibilidade: Compatível com uma gama de contatores, como LC1D18, LC1D38, LC1D32, LC1D12 e LC1D25, proporcionando flexibilidade na escolha do contator adequado.

Aplicação e Proteção de Motor:
Proteção de Motor: O relé é projetado para ser utilizado em circuitos de motores, oferecendo proteção contra sobrecarga térmica e falha de fase, prevenindo danos irreversíveis ao motor devido ao aumento de temperatura.

Sensibilidade à Falha de Fase: O dispositivo tem uma sensibilidade de desarme para falha de fase de 130% da corrente de ajuste (Ir), proporcionando uma resposta rápida e segura em caso de falha em duas fases.

Especificações Elétricas:
Tensão de operação nominal (Ue): Até 690V AC para circuito de potência, com uma frequência de 0 a 400 Hz.

Corrente térmica convencional (Ith): 5A, especialmente voltado para circuitos de sinalização.

Tensão de isolamento nominal (Ui):
600V para CSA (Canadá).
600V para UL (Estados Unidos).
690V para IEC 60947-4-1 (norma internacional).
Tensão de impulso nominal (Uimp): 6 kV, assegurando que o relé suportará picos de tensão sem falhas.

Montagem e Instalação:
Montagem flexível: O relé pode ser montado em placas ou calhas, utilizando acessórios específicos, de maneira simples e prática.

Conexões: Terminais de parafuso para cabos de 1 a 6 mm2, tanto para cabos sólidos quanto flexíveis, oferecendo versatilidade e facilidade de instalação.

Torque de Aperto: Para garantir uma boa fixação e segurança, o torque de aperto recomendado é de 1,7 N.m para os terminais de controle e de potência.

Características Ambientais:
Temperatura de operação: O relé pode ser utilizado em um intervalo de temperaturas de -20°C a 60°C sem degradação de desempenho, tornando-o adequado para ambientes industriais exigentes.

Temperatura de armazenamento: Pode ser armazenado em temperaturas de -60°C a 70°C, permitindo maior flexibilidade no armazenamento e transporte.

Resistência Climática e Mecânica: O dispositivo é resistente a vibrações (até 6 gn) e choques mecânicos (até 15 gn para 11 ms), conforme as normas IEC 60068-2-6 e IEC 60068-2-7, garantindo seu funcionamento em ambientes com condições adversas.

Grau de Proteção: IP20, conforme IEC 60529, oferece proteção contra objetos sólidos maiores que 12 mm, como dedos, mas não é protegido contra líquidos.

Certificações:
O Tesys LRD16 atende a várias normas internacionais de segurança e qualidade, incluindo:
IEC 60947-4-1 e IEC 60947-5-1
UL 60947-4-1 e UL 60947-5-1
CSA C22.2 No 60947-4-1 e CSA C22.2 No 60947-5-1
ATEX (para ambientes com risco de explosão)
UKCA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyd's Register of Shipping)

Essas certificações garantem que o produto está em conformidade com as exigentes regulamentações de segurança e desempenho em vários mercados internacionais.

Garantia:
O Relé de Sobrecarga Térmica Tesys LRD16 tem uma garantia contratual de 18 meses, assegurando a durabilidade e o bom funcionamento do produto durante este período.

Resumo das Vantagens:
Proteção eficiente: Contra sobrecarga térmica e falha de fase, garantindo a segurança dos motores.

Alta confiabilidade: Com excelente desempenho em diversas condições ambientais e industriais.

Facilidade de instalação: Com acessórios de montagem e terminais para diferentes tipos de cabos.

Versatilidade: Compatível com uma ampla gama de contatores.

Certificação internacional: Atende a rigorosos padrões globais de segurança e qualidade.

Este relé é a escolha ideal para quem busca proteger motores em sistemas de controle e automação, com a garantia de eficiência, segurança e confiabilidade.
