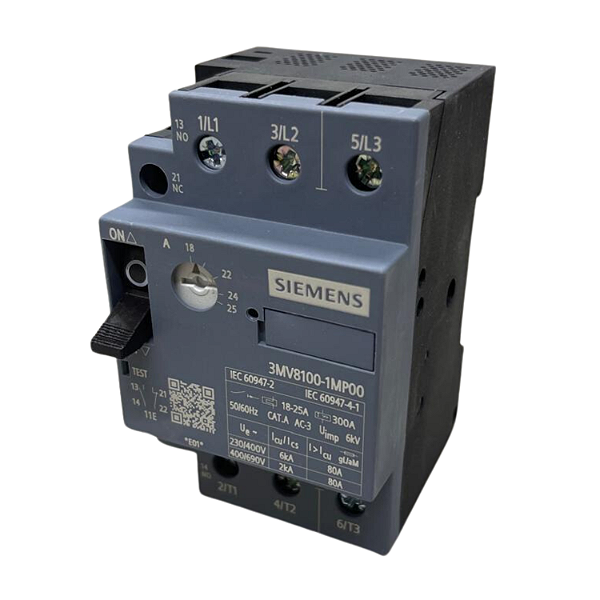

Disjuntor Motor 18 - 25 A 1NA+1NF 3MV81001MP00 - Siemens

Disjuntor Motor 18 - 25 A 1NA+1NF 3MV81001MP00 - Siemens

O Disjuntor Motor 3MV8100-1MP00 da SINOVA é uma solução robusta e eficiente para a proteção de motores elétricos em sistemas industriais. Com a capacidade de proteger contra sobrecargas e curtos-circuitos, ele assegura a operação segura e prolongada de seus equipamentos. A seguir, você encontra todos os detalhes técnicos sobre este produto.

Características Técnicas Detalhadas:
Corrente Nominal Ajustável: O disjuntor possui um ajuste de corrente de resposta entre 18A e 25A, ideal para motores de diferentes potências, garantindo a proteção adequada conforme a demanda de cada aplicação.

Capacidade de Interrupção de Curto-Circuito (Icu/Ics):
Icu (Capacidade de interrupção máxima): 6 kA a 400V AC, proporcionando uma excelente proteção contra falhas elétricas de alto impacto.
Ics (Capacidade de interrupção operacional): 6 kA a 400V AC, garantindo a continuidade operacional após a falha, quando possível.

Temperatura de Operação:
Durante o uso, o disjuntor pode operar em temperaturas entre -20°C a +55°C, o que o torna adequado para ambientes industriais que apresentam variações de temperatura.
Durante o transporte, ele pode suportar temperaturas de -25°C a +70°C, o que garante que o produto chegue em boas condições, mesmo em locais com clima mais extremo.

Função de Proteção Térmica e Magnética:
O disjuntor utiliza uma liberação térmica para proteção contra sobrecarga, ajustada para classe 10A, o que significa que ele protegerá os motores de sobrecargas de maneira eficiente.
Para proteção contra curto-circuitos, o disjuntor conta com uma liberação magnética, que reage instantaneamente a correntes excessivas.

Classe de Proteção:
IP20 (Frente e Terminais): O disjuntor possui um grau de proteção IP20, o que significa que oferece proteção contra toques acidentais e proteção básica contra partículas sólidas maiores que 12 mm.
Classe de Isolamento: O produto oferece um excelente desempenho de isolamento com uma tensão de isolamento de até 690V, permitindo o uso em sistemas de alta tensão.

Design Compacto e Resistente:
O disjuntor tem um peso de 0,29 kg, facilitando sua instalação e manuseio.
É resistente a choques conforme o teste IEC 60068-2-27, com uma resistência a choques de até 25g durante 11ms, garantindo que o disjuntor continue funcionando de forma segura em ambientes industriais com vibrações e impactos.

Capacidade de Montagem Flexível:
Pode ser montado em uma posição vertical, com a possibilidade de ajustar a orientação do disjuntor em até ±90°.
A instalação é simples, com fixação por parafuso e encaixe no trilho DIN de 35mm, conforme o padrão DIN EN 50022.

Conexões Elétricas:
Terminais de parafuso para condutores sólidos e flexíveis, permitindo a conexão de fios de 1 a 6 mm2 para os contatos principais e 0,5 a 2,5 mm2 para os contatos auxiliares.
Torque de Aperto: Para os terminais principais, o torque recomendado é entre 1,0 e 1,5 N·m. Para os terminais auxiliares, o torque é de 0,8 a 1,2 N·m.

Segurança Elétrica:
O produto é projetado para garantir proteção contra choques elétricos (classe de proteção de contato com os dedos), oferecendo segurança tanto durante a instalação quanto durante o uso.

Certificações e Aprovações:
O disjuntor 3MV8100-1MP00 é aprovado para diversos padrões industriais e oferece garantias de qualidade e conformidade com as normas internacionais, como IEC, UL, entre outras.

Aplicações Típicas:
Proteção de Motores Elétricos: Ideal para proteger motores de até 25A em sistemas industriais que exigem controle e segurança.
Ambientes Industriais: Pode ser usado em fábricas, instalações de automação, painéis de controle e outras aplicações de sistemas elétricos que operam com motores.
Sistemas de Automação e Controle: Adequado para sistemas que demandam alta confiabilidade na proteção de motores contra sobrecargas e curtos-circuitos.

Dimensões e Instalação:
Altura: 86 mm
Largura: 54 mm
Profundidade: 70 mm
Espaçamento necessário:
Frontal: 70 mm
Lateral: 9 mm
Superior: 20 mm
Inferior: 20 mm

Garantia de Desempenho e Segurança: O Disjuntor Motor SINOVA 3MV8100-1MP00 oferece uma excelente relação custo-benefício, com tecnologia de ponta, segurança e robustez, sendo a escolha ideal para quem busca qualidade e proteção no controle de motores elétricos em ambientes industriais.

Com ele, você terá a confiança de que seus motores estarão protegidos de maneira eficiente, mesmo em condições de operação exigentes.
