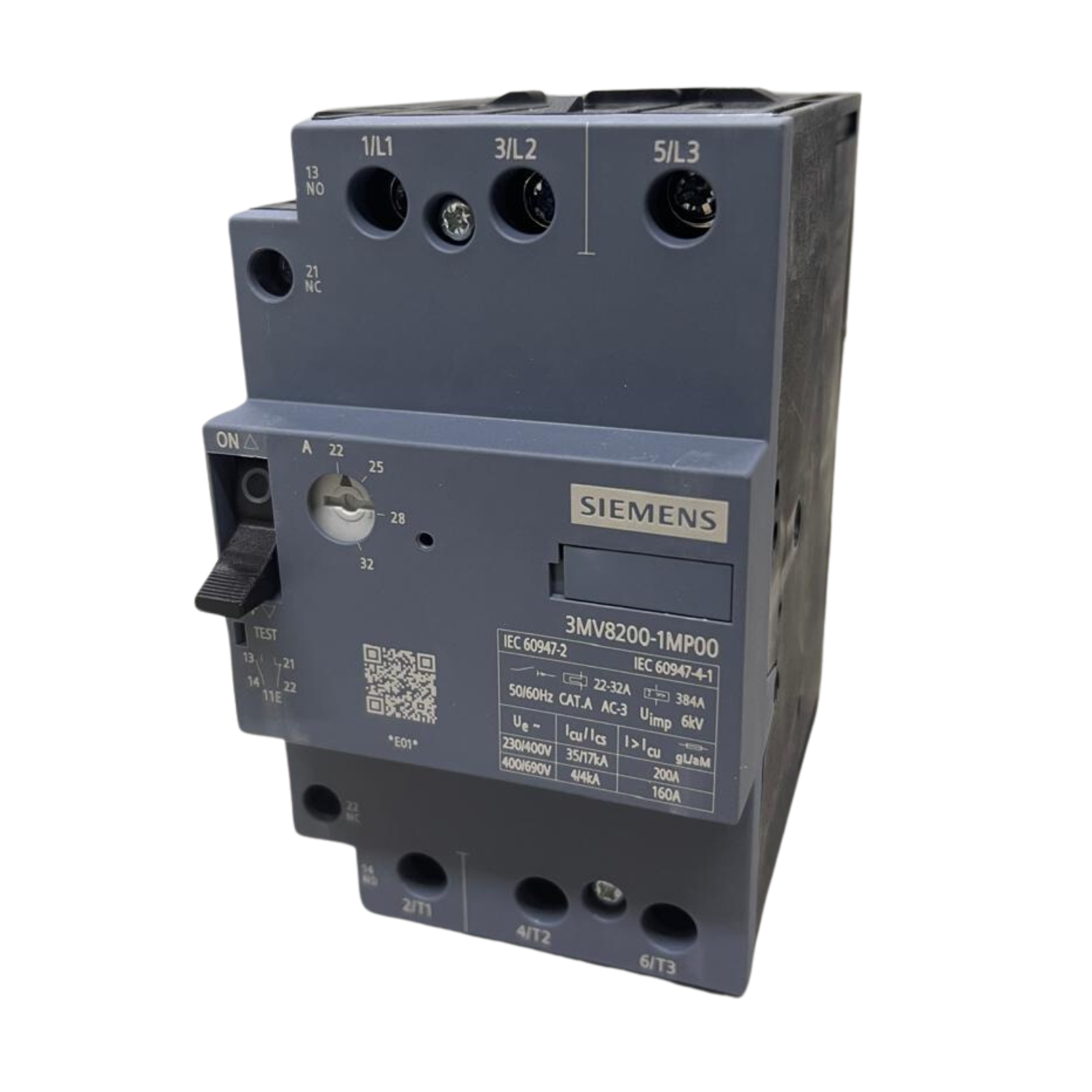

Disjuntor Motor 22- 32 A 1NA+1NF 3MV82001MP00 - Siemens

Disjuntor Motor 22- 32 A 1NA+1NF 3MV82001MP00 - Siemens

O disjuntor para motor SINOVA 3MV8200-1MP00 foi projetado para garantir proteção eficiente e confiável a sistemas de motores elétricos, oferecendo tanto a proteção contra sobrecargas quanto contra curtos-circuitos. Com especificações de alta qualidade, ele proporciona uma operação estável e segura em diversas condições de uso, atendendo a exigências industriais e comerciais.

Principais Características:
Proteção Avançada Contra Sobrecarga e Curto-Circuito:
O 3MV8200-1MP00 oferece proteção térmica com um relé de sobrecarga ajustável de 22A a 32A, garantindo que o motor seja desconectado de forma segura em caso de sobrecarga.
A proteção contra curto-circuitos é assegurada com uma capacidade de interrupção de até 35 kA (Icu) a 400 V AC, e um valor operacional de 17 kA (Ics), proporcionando segurança máxima para o seu sistema.
A trip classe 10A define um tempo de resposta ideal, permitindo um corte rápido, mas sem interromper a operação do motor em situações normais.

Capacidade de Ajuste e Flexibilidade:
O disjuntor pode ser ajustado para a corrente de sobrecarga inicial dentro de um intervalo de 22 A a 32 A, oferecendo flexibilidade para se adequar a diferentes tipos de motores e aplicações.
A tensão de operação é de 690 V AC, com uma faixa de frequência de operação de 50 a 60 Hz.

Design Compacto e Robusto:
O modelo apresenta uma construção robusta, resistente a choques, com um índice de resistência a choques de 30g / 11 ms conforme a norma IEC 60068-2-27, garantindo a durabilidade em ambientes industriais desafiadores.
O grau de proteção IP20 (frente) e IP00 (terminal) oferece proteção contra objetos sólidos maiores que 12,5 mm e proteção mínima contra poeira nos terminais, adequado para instalações em ambientes controlados.

Instalação Simples e Versátil:
O 3MV8200-1MP00 é montado facilmente em trilhos DIN de 35 mm (conforme a norma DIN EN 50022), com uma instalação prática e segura.
Pode ser montado na posição vertical, com a possibilidade de rotação de até +/- 90° e inclinação para frente ou para trás de até +/- 90°, permitindo flexibilidade de instalação em diferentes layouts de painéis.

Ampla Faixa de Temperatura:
O disjuntor pode operar em uma faixa de temperatura ambiente de -20°C a +55°C, garantindo funcionamento estável tanto em condições de frio extremo quanto em ambientes quentes.
Durante o transporte, ele suporta uma faixa de temperatura de -25°C a +70°C, permitindo maior segurança durante o manuseio e transporte.

Conexões Seguras e Fáceis:
O modelo vem com terminais de conexão de parafuso para o circuito de corrente principal, garantindo um contato seguro e confiável.
Para os contatos auxiliares, os terminais podem acomodar condutores sólidos ou flexíveis com seções de até 2,5 mm2, com torque de aperto entre 0,8 N·m e 1,2 N·m, conforme especificado, para garantir uma instalação segura.

Tamanho Compacto:
Com dimensões de 119 mm (altura), 70 mm (largura) e 109 mm (profundidade), este disjuntor para motor possui um design compacto que economiza espaço e facilita a instalação em quadros de distribuição e painéis elétricos.

Especificações Técnicas Detalhadas:
Número de Polos para o Circuito Principal: 3
Corrente de Resposta de Sobrecarga Inicial: 22 A
Capacidade de Corrente Nominal: 32 A
Corrente de Curto-Circuito Máxima (Icu): 35 kA (400 V AC)
Corrente Operacional de Curto-Circuito (Ics): 17 kA (400 V AC)
Tensão Nominal Máxima: 690 V AC
Temperatura de Operação: -20°C a +55°C
Classe de Proteção: IP20 (frente), IP00 (terminal)
Resistência a Choques: 30g / 11 ms (IEC 60068-2-27)
Peso: 0,76 kg
Dimensões (AxLxP): 119 mm x 70 mm x 109 mm
Instalação: Em trilho DIN de 35 mm, montagem vertical (ajuste de rotação de até +/- 90°)

Certificações e Conformidade:
Este disjuntor para motor SINOVA 3MV8200-1MP00 é aprovado conforme as normas internacionais de segurança e qualidade, garantindo total confiabilidade para uso industrial e comercial.
Possui certificações ambientais e de segurança, assegurando que o produto é fabricado dentro de rigorosos padrões de conformidade.

Aplicações:
Ideal para sistemas industriais, comerciais e de infraestrutura, o disjuntor SINOVA 3MV8200-1MP00 é indicado para proteger motores elétricos em processos automáticos, HVAC, bombas, compressores, e outros sistemas que demandam proteção contra falhas elétricas.
