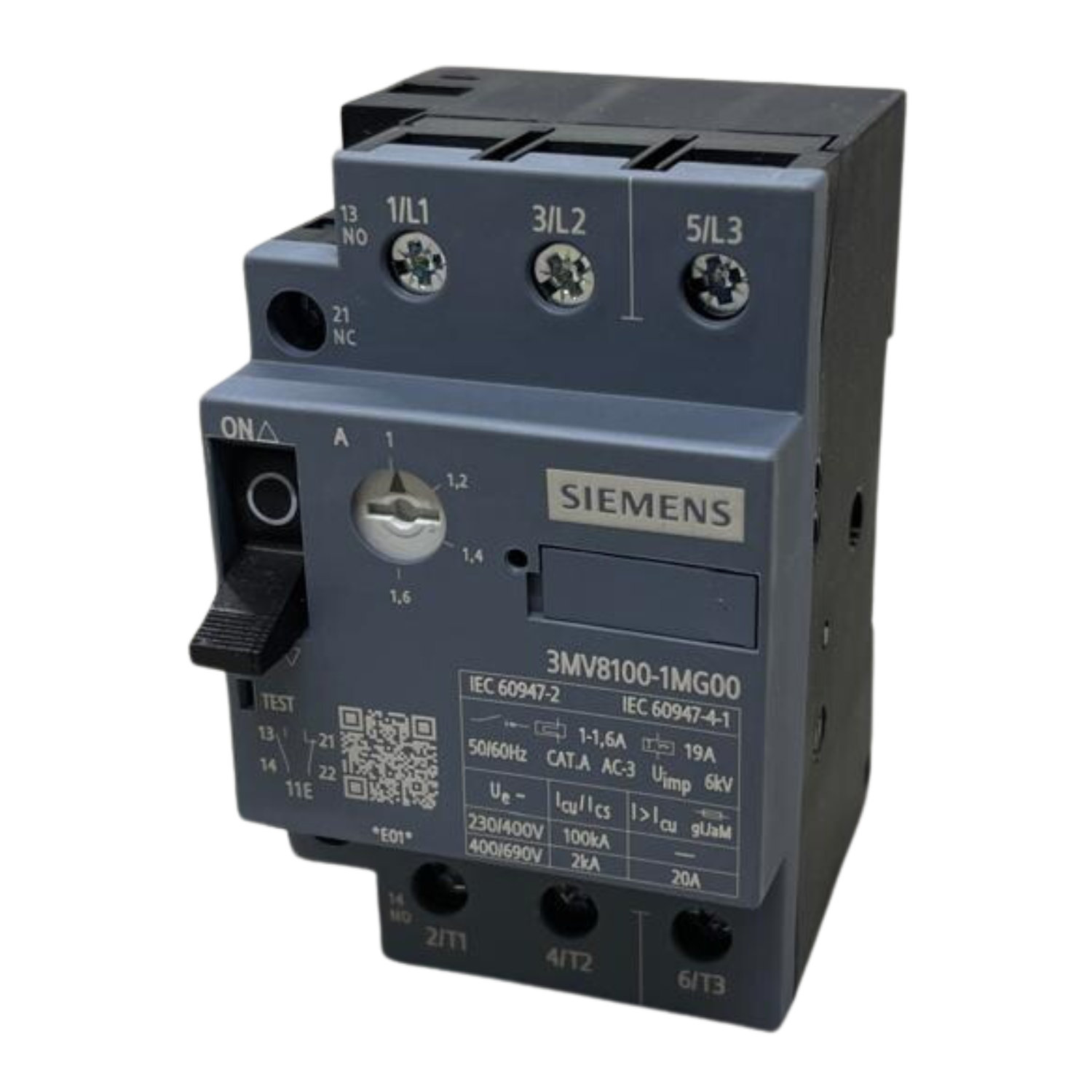

O Disjuntor para Motor 3MV8100-1MG00 da SINOVA é um componente essencial para a proteção de motores elétricos em sistemas industriais e comerciais. Desenvolvido com tecnologia de ponta, este disjuntor é ideal para proporcionar segurança máxima contra sobrecargas e curtos-circuitos, além de ser altamente eficiente em seu desempenho. O modelo 3MV8100-1MG00 se destaca pela sua robustez, facilidade de instalação e capacidade de adaptação a diferentes ambientes e condições operacionais.

Principais Características:
Corrente Nominal de Operação: 1,0 A a 1,6 A, com ajuste para proteção contra sobrecarga.
Função de Proteção: Protege motores e circuitos contra sobrecarga e curto-circuito, garantindo a integridade dos sistemas.
Número de Polos: 3 polos, proporcionando uma proteção tripolar para circuitos trifásicos.
Classe de Desarme: Classe 10A, que oferece um tempo de desarme otimizado para proteção eficiente de motores.
Liberação Térmica: Desarme por sobrecarga com liberação térmica, ajustável conforme a necessidade do circuito.
Liberação Magnética: Desarme instantâneo por curto-circuito com liberação magnética, garantindo a segurança imediata do sistema.
Capacidade de Interrupção de Curto-Circuito (Icu): Até 100 kA a 400 V AC, sendo ideal para proteger sistemas de alto risco de curtos.
Capacidade de Curto-Circuito Operacional (Ics): Também até 100 kA a 400 V AC, garantindo uma resposta eficaz a falhas de curto-circuito.
Corrente de Resposta Instantânea ao Curto-Circuito: 19 A, para detecção rápida de falhas e desarme imediato.
Tensão de Operação: Até 690 V AC, garantindo compatibilidade com uma ampla gama de aplicações industriais.
Temperatura de Operação: De -20°C a +55°C, o que torna o disjuntor adequado para uso em ambientes com variações extremas de temperatura.
Resistência a Choques: Conformidade com a norma IEC 60068-2-27, suportando choques de até 25g por 11 ms, o que assegura a durabilidade em ambientes industriais agressivos.

Design e Instalação:
Montagem Vertical: O disjuntor pode ser instalado na posição vertical, com a flexibilidade de ser rotacionado até 90° para adaptação ao espaço disponível.
Fixação: O modelo possui um sistema de fixação fácil, podendo ser montado diretamente em trilhos DIN de 35 mm conforme a norma DIN EN 50022.
Conexões Elétricas:
Cabo de Conexão do Circuito Principal: Terminais de parafuso para cabos sólidos ou flexíveis (1,0 a 6 mm2) para o circuito principal.
Cabo de Conexão de Contatos Auxiliares: Terminais de parafuso para cabos de até 2,5 mm2 (sólidos ou flexíveis) e 1,5 mm2 (finamente trançados com terminais).
Torque de Aperto: 1,0 a 1,5 N·m para os terminais principais e 0,8 a 1,2 N·m para os terminais auxiliares, garantindo uma conexão segura e sem riscos de mau contato.

Proteção e Monitoramento:
Proteção contra Choque Elétrico: Classificado como “Finger-safe” (proteção contra contato acidental), tornando-o seguro para operações de manutenção e inspeção.
Função de Monitoramento de Curto-Circuito: Detecta falhas no circuito e interrompe imediatamente o fluxo de corrente para evitar danos ao sistema e aos equipamentos conectados.

Ambiente e Condições Operacionais:
Altitude Máxima de Instalação: Até 2.000 metros acima do nível do mar, garantindo seu funcionamento em locais de alta altitude.
Temperatura durante Transporte: De -25°C a +70°C, mostrando a robustez do produto para suportar condições extremas durante o transporte.
Proteção Ambiental: Conformidade com as normativas ambientais, assegurando que o produto seja eficiente e seguro em diversas condições operacionais.

Dimensões e Especificações Físicas:
Dimensões do Produto: 86 mm (altura) x 54 mm (largura) x 70 mm (profundidade), com um peso de 0,29 kg, compacto e adequado para painéis com espaço reduzido.
Espaçamento Mínimo para Instalação:
Frente: 70 mm
Trás: 0 mm
Cima: 20 mm
Lados: 9 mm
Parte inferior: 20 mm

Aplicações Típicas:
Proteção de Motores Elétricos: Em sistemas industriais e comerciais, onde a proteção contra sobrecarga e curto-circuito é essencial para garantir a operação contínua e a segurança dos motores.
Automação Industrial: Ideal para integração em sistemas de automação e controle que exigem componentes de proteção confiáveis e de fácil manutenção.
Sistemas de Distribuição de Energia: Adequado para uso em quadros de distribuição, onde a proteção e controle de motores é fundamental para o bom funcionamento do sistema.

Este disjuntor oferece um desempenho excepcional, combinando segurança, robustez e flexibilidade. Seu design compacto, alta capacidade de interrupção e resistência a condições ambientais adversas fazem dele a escolha ideal para quem busca soluções eficientes e confiáveis na proteção de motores elétricos e circuitos industriais.
