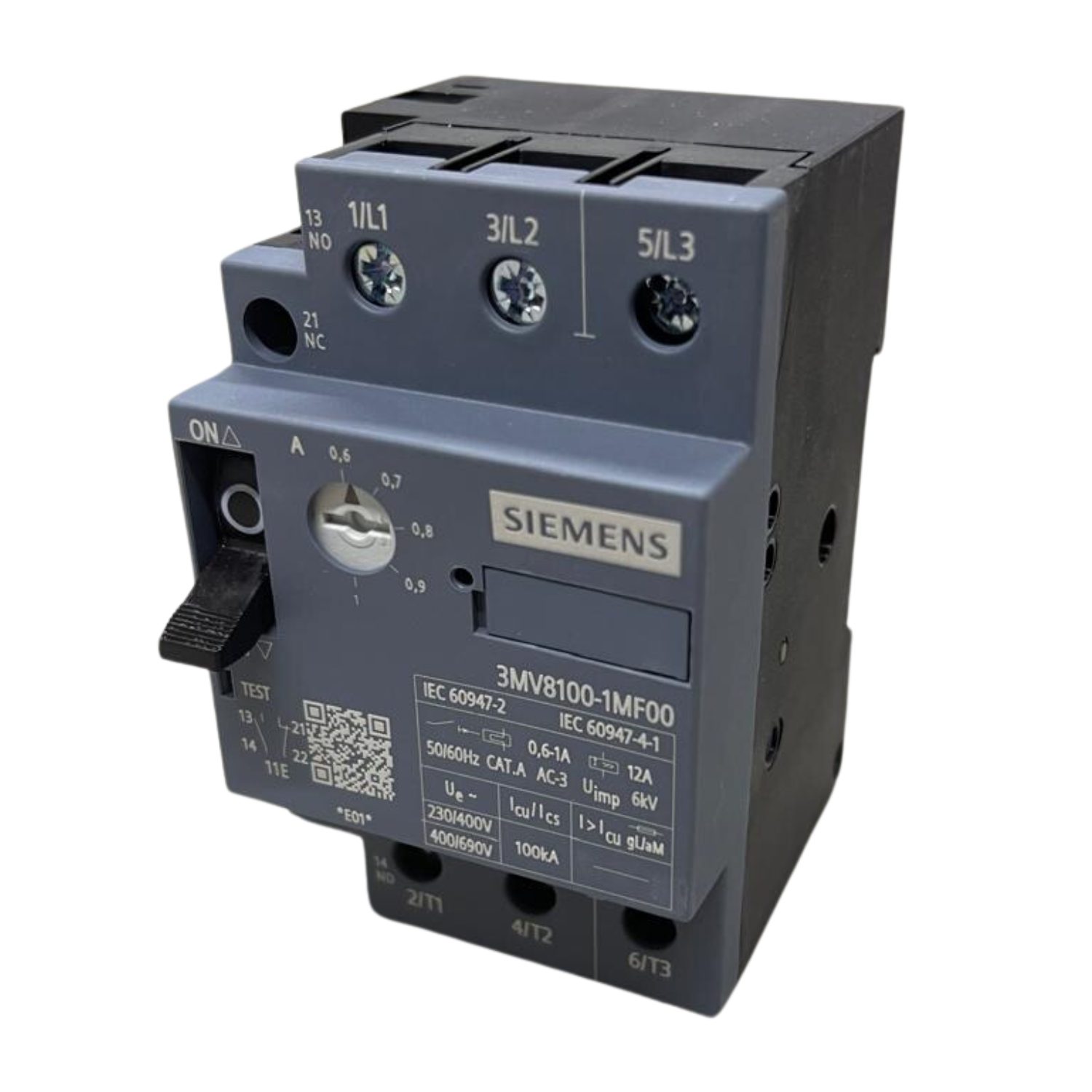

O 3MV8100-1MF00 da SINOVA é um disjuntor de circuito projetado especificamente para proteção de motores em sistemas industriais. Com uma ampla gama de características técnicas avançadas, ele oferece alto nível de proteção contra sobrecargas e curto-circuitos, além de ser altamente resistente e fácil de instalar. Abaixo estão os detalhes técnicos que tornam este produto ideal para seu uso em ambientes industriais.

Características Técnicas Avançadas:
Corrente Nominal Ajustável:
Faixa de corrente de 0,6 a 1 A com resposta de sobrecarga ajustável, o que permite flexibilidade para diferentes configurações de motores.

Função de Proteção Contra Sobrecarga:
Proteção térmica de sobrecarga ajustável, com classe de disparo 10A, garantindo que o motor seja desligado rapidamente em caso de sobrecarga.

Proteção Contra Curto-Circuito:
O disjuntor oferece proteção eficaz contra curto-circuitos, com disparo magnético instantâneo em corrente de 12 A.
A capacidade de interrupção de curto-circuito é de até 100 kA a 400 V AC, o que assegura uma proteção robusta e confiável para os sistemas.
Capacidade de Interrupção de Curto-Circuito (Icu e Ics):
Icu (capacidade máxima de interrupção de curto-circuito): 100 kA a 400 V AC.
Ics (capacidade operacional de interrupção de curto-circuito): Também 100 kA a 400 V AC.

Tensão e Frequência de Operação:
Tensão nominal de operação de até 690 V AC.
Frequência operacional de 50 a 60 Hz, adequada para uma ampla gama de aplicações industriais.

Faixa de Temperatura de Operação:
O disjuntor opera em uma faixa de temperatura de -20°C a +55°C, com resistência a temperaturas mais baixas e altas, garantindo seu funcionamento em diversas condições ambientais.

Resistência ao Impacto:
O produto é testado para suportar choques de 25g (em 11 ms), conforme as normas IEC 60068-2-27, oferecendo alta resistência mecânica para ambientes industriais exigentes.

Classificação de Proteção:
O produto tem grau de proteção IP20 no painel frontal e nos terminais, proporcionando segurança adicional contra contato acidental com partes energizadas.

Instalação e Montagem Flexível:
Posição de Montagem: O disjuntor pode ser montado verticalmente (com ajuste de até ±90° para adaptação ao seu sistema).
Fixação: O produto pode ser instalado facilmente em trilhos DIN de 35 mm, conforme a norma DIN EN 50022, utilizando fixação por parafuso e encaixe snap-on para maior praticidade.

Conectividade e Terminais:
Conectores Principais:
Os terminais para o circuito principal são de parafuso, permitindo a conexão de condutores sólidos ou multifilares nas faixas de 1 a 6 mm² (para condutores sólidos) e 1 a 4 mm2 (para condutores multifilares com terminação de núcleo).
Conectores Auxiliares:
Para os contatos auxiliares, os terminais também são de parafuso, com a capacidade de conectar condutores de 0,5 a 2,5 mm2 (para condutores sólidos ou multifilares) e 0,5 a 1,5 mm2 para condutores finamente trançados com terminação de núcleo.
Torque de Aperto:
O torque de aperto recomendado para os terminais principais é de 1 a 1,5 N·m, e para os terminais auxiliares é de 0,8 a 1,2 N·m.

Condições Ambientais e Operacionais:
Altitude de Instalação: O disjuntor pode ser instalado em altitudes de até 2.000 metros acima do nível do mar.
Temperatura de Transporte: O produto é projetado para suportar temperaturas de -25°C a +70°C durante o transporte, o que garante sua durabilidade em condições adversas.

Proteção Adicional e Segurança:
Proteção contra Choque Elétrico: O disjuntor é projetado com proteção finger-safe, ou seja, proteção contra o contato direto com partes energizadas, garantindo maior segurança para os operadores e técnicos.
Dimensões Compactas
Altura: 86 mm
Largura: 54 mm
Profundidade: 70 mm

Vantagens do Produto:
Alta Proteção: Garantia de proteção contra sobrecargas e curto-circuitos, com alta capacidade de interrupção de até 100 kA.
Versatilidade: Adequado para uma ampla gama de aplicações industriais e fácil instalação em diferentes tipos de sistemas.
Durabilidade e Confiabilidade: Resistente a choques e com alta faixa de temperatura de operação, ideal para ambientes industriais exigentes.
Fácil Manutenção: A conexão por parafusos facilita a instalação e manutenção, e o design compacto permite encaixe eficiente em trilhos DIN de 35 mm.

Certificações e Aprovações:
O produto possui aprovações gerais de segurança e certificados ambientais, garantindo que esteja em conformidade com as normas internacionais de qualidade e segurança.

Com o disjuntor de circuito 3MV8100-1MF00, você garante a proteção eficaz de motores em sistemas industriais, com um produto de alta performance, seguro e de fácil instalação.
