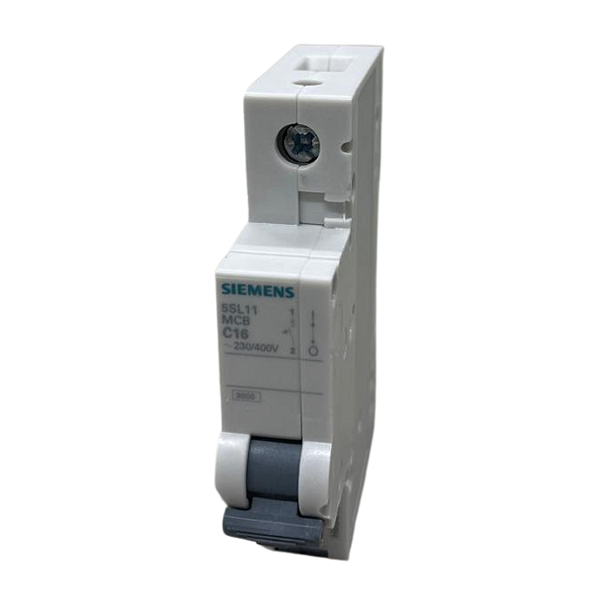

Disjuntor Monopolar Din 5SL1 Curva C 16A 3KA 5SL11167MB

Disjuntor Monopolar Din 5SL1 Curva C 16A 3KA 5SL11167MB

O Disjuntor 5SL1116-7MB da Siemens é um dispositivo de proteção de alta qualidade, ideal para uso residencial e comercial. Ele proporciona segurança em circuitos elétricos, interrompendo o fluxo de corrente em casos de sobrecarga ou curto-circuito. Com um design compacto e robusto, este disjuntor oferece excelente desempenho e confiabilidade.

Características Técnicas:
Modelo: 5SL1116-7MB
Marca: Siemens
Tipo de Disjuntor: Miniatura (MCB)
Número de polos: 1 (1P)
Corrente Nominal: 16A (amplamente utilizado para circuitos residenciais e comerciais de média carga)
Capacidade de Interrupção: 3 kA (conforme normas EN 60898 e IEC 60947-2), garantindo proteção eficiente contra curtos-circuitos.
Tensão Nominal de Operação:
AC: 230 V (monofásico), 400 V (trifásico)
DC: 62,5 V (máximo)
Classe de Proteção: IP20 (proteção contra toques acidentais com condutores conectados, ideal para instalações em ambientes internos).
Temperatura de Operação:
Ambiente: -25°C a 45°C
Armazenamento: -40°C a 75°C
Certificações:
INMETRO (atende às normas brasileiras de segurança)
EAC (conformidade com normas internacionais, garantindo qualidade e segurança em diversos mercados).

Desempenho e Durabilidade:
Características de Disparo: Tipo C, adequado para circuitos com cargas indutivas, como motores e transformadores. Ideal para situações onde há picos de corrente durante o início do funcionamento dos equipamentos, garantindo proteção contra sobrecargas moderadas e curtos-circuitos.
Vida Útil Mecânica: Até 10.000 ciclos de operação, com 4.000 ciclos típicos em corrente alternada (AC).
Perda de Potência (Dissipação de Energia): 1,9 W por polo para corrente nominal de 16A em operação quente, indicando um desempenho eficiente com baixo consumo de energia.
Tensão Nominal de Isolamento (Ui): 250 V para operação monofásica AC e 440 V para operação trifásica AC, garantindo um isolamento seguro em diversas aplicações.
Capacidade de Interrupção em Curto-Circuito: Até 3 kA, proporcionando uma ampla margem de segurança para interromper falhas de alta corrente sem comprometer a integridade do sistema.

Conectores e Instalação:
Compatibilidade de Conexões: Acomoda condutores sólidos ou flexíveis, com seção de 0,75 mm2 a 25 mm2.
Torque de Aperto: 2,5 N·m a 3 N·m para conexões com terminais de parafuso, garantindo uma instalação firme e segura.
Instalação: A instalação pode ser feita em qualquer posição, ocupando apenas 1 módulo DIN (18 mm de largura), ideal para painéis de distribuição padrão.
Montagem Rápida: Design otimizado para facilitar a montagem e manutenção, com a possibilidade de ser instalado em trilhos DIN, compatível com os principais sistemas de montagem usados no mercado.

Características Adicionais:
Livre de Halogênio e Silicone: Isso garante maior segurança e durabilidade, além de ser mais resistente a condições ambientais adversas e a altas temperaturas.
Selável: O disjuntor pode ser selado, o que ajuda a evitar manipulação indevida e oferece uma camada extra de segurança em instalações permanentes.
Não Possui Proteção para Toque: Requer cuidados durante a instalação para evitar contato direto com partes energizadas.
Sem Comutação de Condutor Neutro: Este modelo não realiza a comutação do condutor neutro, sendo destinado exclusivamente à proteção do condutor ativo.

Aplicações Recomendadas:
Residencial: Ideal para proteger circuitos em casas, apartamentos e pequenas edificações, como proteção de circuitos de iluminação, tomadas e outros aparelhos de baixa e média potência.
Comercial e Infraestrutural: Perfeito para instalações comerciais, pequenas indústrias e sistemas elétricos com equipamentos que exigem proteção contra sobrecarga e curtos-circuitos.
Ambientes Externos: Pode ser utilizado em condições controladas, desde que respeitadas as faixas de temperatura e umidade especificadas.

Dimensões e Peso:
Altura: 90 mm
Largura: 18 mm (1 módulo DIN)
Profundidade: 76 mm
Peso líquido: 120,7 g

O Disjuntor Siemens 5SL1116-7MB é uma excelente solução para quem busca segurança e confiabilidade em instalações elétricas. Sua capacidade de interrupção de 3 kA, juntamente com a corrente nominal de 16A, o torna ideal para uso em residências e comércios, protegendo seus circuitos contra riscos elétricos. Além disso, ele possui características de alta durabilidade, facilidade de instalação e conformidade com as principais normas de segurança, como INMETRO e EAC.
