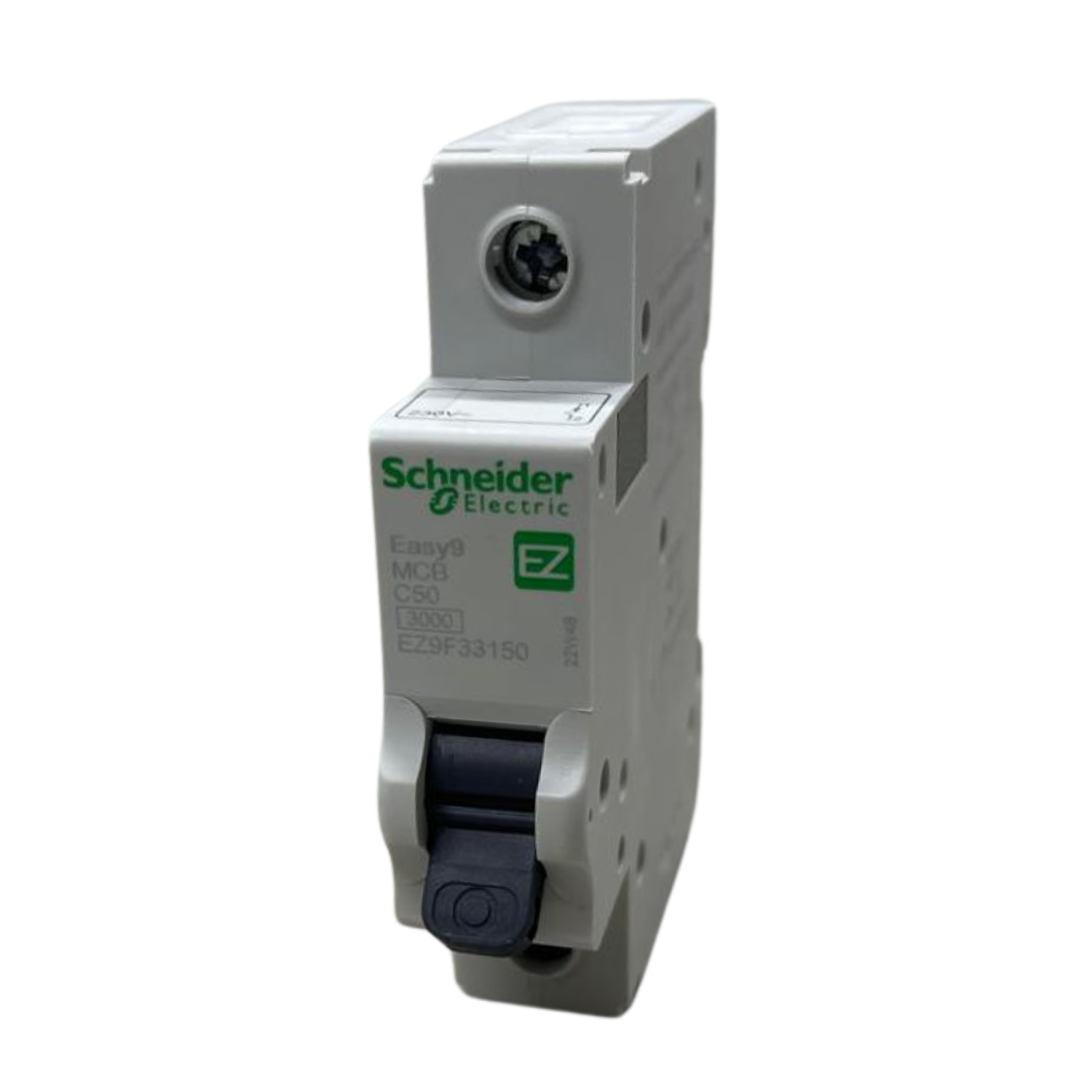

Disjuntor Easy9 1P 50A Curva C 3ka EZ9F33150 - Schneider

Disjuntor Easy9 1P 50A Curva C 3ka EZ9F33150 - Schneider

O Disjuntor Easy9 1P 50A Curva C da Schneider Electric foi projetado para oferecer máxima proteção e segurança em sistemas elétricos residenciais, comerciais ou industriais. Ideal para proteger circuitos contra sobrecargas e curtos-circuitos, ele garante a durabilidade da instalação e a integridade dos equipamentos elétricos. Este disjuntor modular proporciona um excelente custo-benefício, aliado a características técnicas que atendem às normas internacionais de qualidade e segurança.

Principais Características Técnicas:
Modelo: Easy9 1P 50A Curva C
Tipo de Produto: Disjuntor Modular, ideal para proteção de circuitos individuais.
Número de Polos: 1 Polo (protege 1 circuito).
Corrente Nominal: 50A – Ideal para instalações de pequeno e médio porte, com boa capacidade de interrupção de corrente.

Curva de Disparo: Curva C, indicada para circuitos com dispositivos de proteção contra sobrecarga moderada (como iluminação, sistemas de controle e pequenos motores).

Tecnologia de Disparo: Termomagnética – a combinação de disparo térmico e magnético oferece dupla proteção contra sobrecargas e curtos-circuitos.

Capacidade de Corte:
3000 A a 230 V CA (50/60 Hz) para garantir a proteção do sistema elétrico contra curtos-circuitos de alta magnitude.
5000 A a 127 V CA (50/60 Hz) – alta capacidade de interrupção para garantir segurança mesmo em situações extremas.

Desempenho e Confiabilidade:
Tensão de Operação Nominal: 230V CA e 127V CA, suportando redes de corrente alternada em frequências de 50/60 Hz.

Capacidade de Isolamento: Totalmente adequado para proporcionar isolamento eficaz, conforme a norma IEC 60898-1.

Limite de Disparo Magnético: Ajuste de 5 a 10 vezes a corrente nominal, permitindo uma resposta rápida e eficaz durante os curtos-circuitos.

Capacidade de Corte Nominal em Serviço (Ics): 3000 A, mantendo a confiabilidade do sistema durante os ciclos de operação contínuos.
Tensão de Isolamento Nominal: 500 V CA, proporcionando uma camada extra de proteção para a instalação elétrica.
Tensão Suportável de Impulso: 4 kV (para IEC 60898-1), proporcionando resistência contra surtos e picos de tensão.

Facilidade de Instalação e Uso:
Modo de Montagem: De encaixe, facilitando a instalação em trilhos DIN padrão, economizando tempo e esforço na instalação.

Tipo de Controle: Alavanca articulada, garantindo um controle simples e seguro durante a operação do disjuntor.

Indicação de Posição do Contato: A visualização do estado do contato é clara, permitindo fácil monitoramento do disjuntor em funcionamento.

Durabilidade e Resistência:
Durabilidade Mecânica: 10.000 ciclos de operação, assegurando uma vida útil longa e confiabilidade em ambientes exigentes.

Durabilidade Elétrica: 4.000 ciclos, garantindo uma operação eficiente ao longo do tempo, com a resistência necessária para suportar as condições de sobrecarga e curto-circuito.

Temperatura de Operação: Funciona em uma ampla faixa de temperaturas (-25°C a 60°C), adequado para uma variedade de condições ambientais.

Temperatura para Armazenamento: Pode ser armazenado de -40°C a 85°C, o que garante a segurança em diversas condições de transporte e armazenamento.

Conexões Elétricas e Segurança:
Conexões de Terminal: Tipo túnel (superior ou inferior), compatível com cabos de 1 a 25 mm2 rígidos e 1 a 16 mm2 flexíveis, garantindo flexibilidade e segurança nas conexões.

Torque de Aperto: 3,5 N.m, para assegurar uma fixação robusta dos cabos de alimentação sem risco de soltar ou aquecer.

Índice de Proteção: IP20 – Protege contra objetos maiores que 12,5 mm, ideal para uso em ambientes internos secos e protegidos.

Normas de Qualidade: Produto certificado conforme as normas IEC 60898-1, INMETRO e RoHS, assegurando a conformidade com os requisitos internacionais de segurança e performance.

Sustentabilidade e Conformidade Ambiental:
Produto Green Premium: Fabricado com materiais que respeitam o meio ambiente e minimizam impactos ecológicos.

Conformidade com REACh: Não contém SVHC (Substâncias de Alta Preocupação).

Conformidade com a Diretiva RoHS: Livre de metais pesados tóxicos, como mercúrio e chumbo, cumprindo os padrões exigidos pela União Europeia e outras regulamentações internacionais.

Especificações Físicas:
Altura: 81 mm
Largura: 17,7 mm
Profundidade: 73,6 mm
