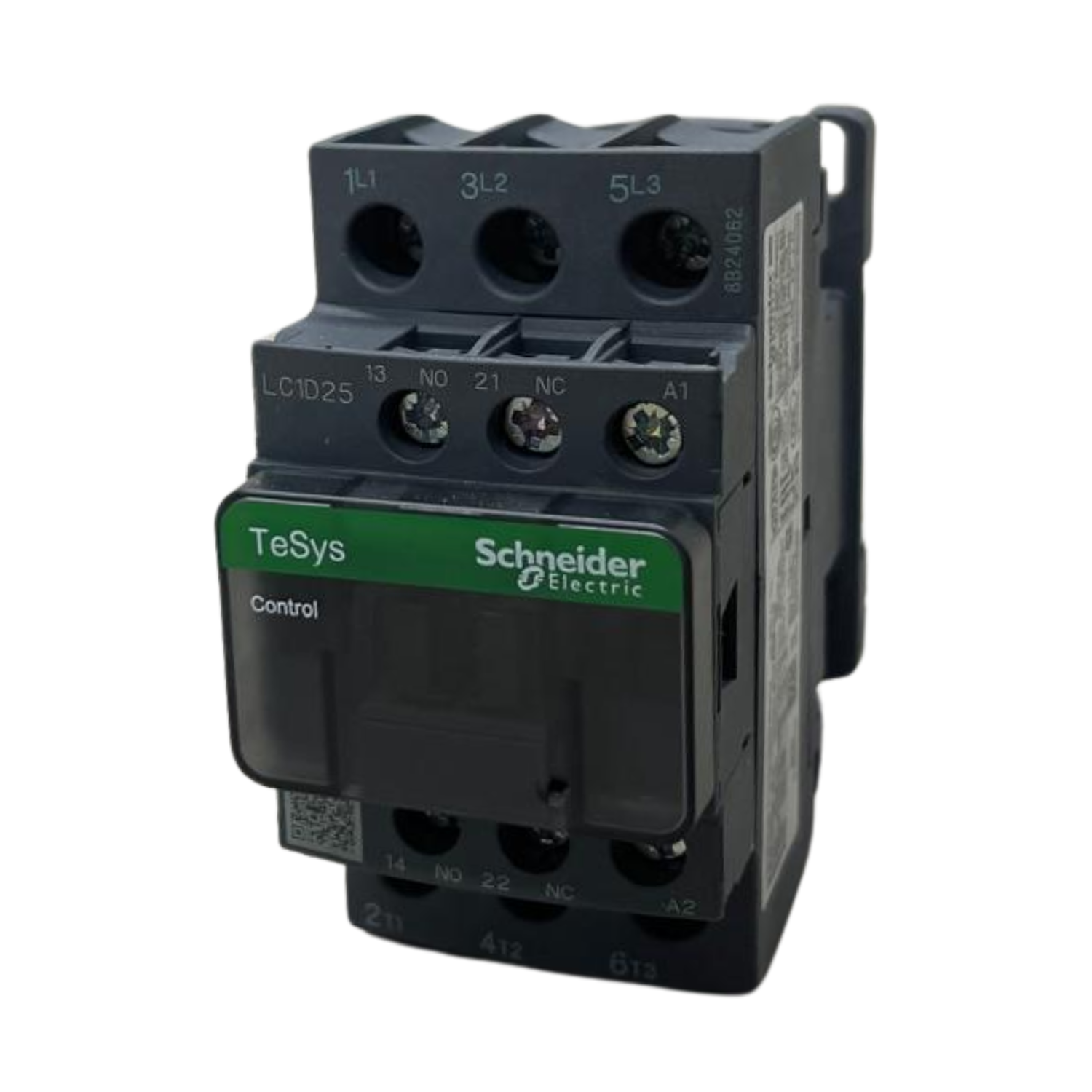

Contator Tripolar 25A 1NA+1NF 220VCA LC1D25M7 - Schneider

Contator Tripolar 25A 1NA+1NF 220VCA LC1D25M7 - Schneider

O Contator Tripolar TeSys Deca LC1D25M7 é um dispositivo de controle elétrico de alta performance, desenvolvido para o acionamento de motores elétricos e cargas resistivas. Seu design robusto e as especificações técnicas fazem dele uma excelente escolha para uma vasta gama de aplicações industriais. A seguir, mais detalhes sobre suas características e funcionalidades:

Principais Características e Funcionalidades:
Capacidade de Corrente e Tensão:
Corrente Nominal de Operação: 25A em circuitos de potência (para até 440V CA) com classe de utilização CA-3, CA-1 e AC-3e.
Tensão de Operação Nominal: O contator suporta tensões de até 690V para circuitos de potência, garantindo versatilidade em diversas instalações elétricas.
Tensão de Controle: 220V CA 50/60Hz, ideal para controle de circuitos e motores.
Capacidade de Fechamento: Até 450A para circuitos de potência, permitindo o controle de altas cargas sem risco de sobrecarga.

Tipo de Contator:
Tripolar (3P), com a combinação de 1 NA (normalmente aberto) e 1 NF (normalmente fechado), o que permite ampla flexibilidade nas aplicações de controle.
Contato Auxiliar: 1 NA + 1 NF, permitindo a integração com outros dispositivos para automação e controle adicionais.

Aplicações e Potência de Motor:
Controle de Motores: Ideal para motores trifásicos e monofásicos, com potência de até 15 kW em várias tensões de operação (220V a 690V).
Máxima Potência para Diferentes Tensões:
5,5 kW a 220-230V CA (CA-3).
11 kW a 380-400V CA (CA-3).
15 kW a 660-690V CA (CA-3).
5,5 kW a 400V CA (CA-4).
Capacidade em HP:
3 hp a 230/240V CA (monofásico).
7,5 hp a 230/240V CA (trifásico).
20 hp a 575/600V CA (trifásico).

Durabilidade e Confiabilidade:
Durabilidade Mecânica: Até 15 milhões de ciclos, garantindo uma longa vida útil.
Durabilidade Elétrica: Até 1,65 milhões de ciclos com corrente de 25A (em circuito de potência), proporcionando eficiência a longo prazo.
Categoria de Sobretensão: Classe III, adequada para ambientes industriais exigentes.

Desempenho de Proteção:
Resistência Climática: Certificado para suportar condições climáticas adversas, com proteção TH para resistir ao calor úmido, conforme IEC 60068-2-30.
Classificação de Proteção: Grau de proteção IP20 na face frontal, garantindo segurança contra objetos e poeira.

Tecnologia e Confiabilidade de Controle:
Tecnologia da Bobina: Contator com bobina sem módulo supressor integrado, o que oferece um desempenho mais eficiente, especialmente em circuitos de controle.
Circuito de Controle: Tensão de comutação mínima de 17V e corrente mínima de comutação de 5mA, ideal para controle e acionamento de sistemas com baixo consumo.

Conectividade e Instalação:
Terminais de Parafuso: O contator vem com terminais de parafuso tanto para o circuito de controle quanto para o circuito de potência, com capacidade para cabos de 1 a 10 mm2 (flexíveis ou sólidos). Isso permite uma instalação rápida e segura, com excelente confiabilidade nas conexões.
Montagem: Pode ser montado em placas ou calhas, proporcionando flexibilidade de instalação em diferentes tipos de painéis e sistemas.

Certificações e Conformidade:
Certificado conforme as principais normas internacionais de segurança e qualidade, como IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No. 14, EN 60947-4-1, entre outras.
Produto com aprovação para uso em ambientes industriais severos, como áreas marítimas e conforme EAC e UKCA.
Especificações Técnicas Detalhadas:
Resistência de Isolamento: 10 M para o circuito de sinalização.

Capacidade de Corrente de Curto-Circuito:
Até 240A a 40°C por 10 segundos em circuito de potência.
Até 100A por 1 segundo em circuito de sinalização.
Potência de Irrupção: 70 VA (em 50Hz e 60Hz) com fator de potência de 0,75.

Temperatura de Operação:
Temperatura ambiente de -40°C a 60°C, com degradação possível em até 70°C.

Dimensões:
Altura: 85 mm
Largura: 45 mm
Profundidade: 92 mm
Peso: 0,37 kg, o que facilita o manuseio e instalação.
Garantia:
O TeSys Deca LC1D25M7 possui 18 meses de garantia, assegurando a qualidade e a confiabilidade do produto em suas aplicações.

Com design robusto, capacidade de operação em ambientes exigentes e alta durabilidade, o Contator TeSys Deca LC1D25M7 é a solução perfeita para quem busca qualidade e desempenho na automação e controle de motores. Ideal para sistemas industriais, oferece um excelente custo-benefício para quem deseja um contator eficiente, versátil e de fácil instalação.
