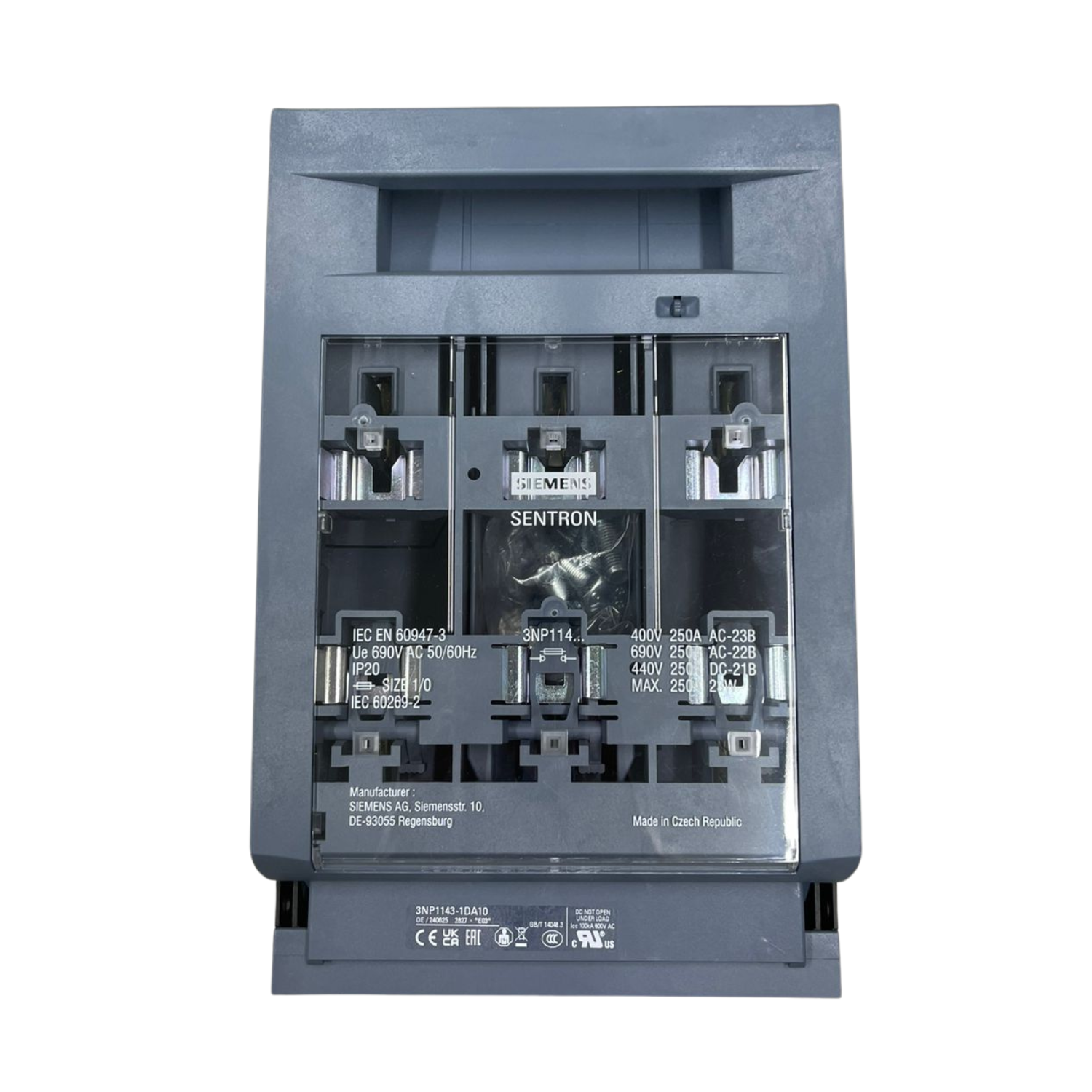

Chave Seccionadora Fusível 3p 250A 3NP11431DA10 - Siemens
A Chave Seccionadora fusível SENTRON 3NP1143-1DA10 é um dispositivo de proteção robusto e eficiente, projetado para atender às exigências de sistemas elétricos industriais de alta performance. Com 3 polos e corrente nominal de 250A, este modelo é perfeito para uso em ambientes que exigem proteção contra sobrecargas e curtos-circuitos, além de ser adequado para diversas condições de operação. A seguir, confira as principais características e especificações deste produto.
Características Gerais
Número de Polos: 3 polos.
Capacidade Nominal: 250A.
Tipo de Dispositivo: Disjuntor fusível para montagem em placa.
Tamanho do Fusível: NH0, NH1 (fusíveis de alta capacidade).
Mecanismo de Ação: Não possui acionamento por motor, sendo manualmente operado.
Resistência a Correntes de Curto-Circuito: Até 32 kA com chave fechada.
Vida Útil Mecânica: 1.600 ciclos de operação.
Tensão e Corrente
Tensão Nominal de Isolamento: 690 V (AC), com resistência a sobretensão de até 8 kV.
Tensão Operacional Máxima: 690 V AC e 440 V DC.
Corrente Operacional:
250A em condições nominais.
Com temperatura ambiente de até 55°C, a corrente máxima reduz para 233A.
O dispositivo é adequado para cargas capacitivas com corrente operacional de até 72A a 400V AC, 55A a 500V AC e 250A a 240V e 400V DC.
Desempenho e Eficiência
Corrente de Passagem com Fusível Fechado: Até 32 kA com chave fechada.
Dissipação de Potência:
8W por polo sem fusível.
Até 31W por polo em condições de operação com alta carga.
Fator de Potência:
AC-21 B: 0,95.
AC-22 B: 0,65 (máximo para cargas de indução).
AC-23 B: 0,45.
Capacidade de Conexão
Conectores: Conectores planos com terminais para cabos sólidos ou flexíveis de 16 mm2 até 150 mm2.
Torque de Aperto: Entre 10 N·m e 12 N·m para terminais de parafuso.
Capacidade de Conexão dos Condutores Laminados: Até 25 x 18 mm.
Proteção e Segurança
Classe de Proteção:
IP40 com chave fechada e cobertura.
IP30 sem cobertura ou capa de cabo.
IP20 quando aberto.
Função de Monitoramento:
Capacidade para monitoramento de falha de fase.
Opções de extensões para fusíveis e proteção contra sobrecarga.
Compatível com sistemas de segurança como chaves de bloqueio e monitoramento de sobre voltagem.
Temperaturas e Ambientes
Temperatura de Operação:
Temperatura ambiente mínima de -25°C e máxima de 55°C.
Temperatura de Armazenamento: De -50°C a 80°C.
Montagem e Design
Dimensões:
Altura: 306 mm
Largura: 183,7 mm
Profundidade: 116 mm
Método de Fixação: Montagem em placa (montagem de piso também possível).
Posição de Montagem: Pode ser montado tanto na horizontal quanto na vertical.
Peso: 2,19 kg.
Aplicações e Adequação
Uso Principal: Disjuntor fusível utilizado em sistemas industriais para interrupção segura de correntes de curto-circuito e proteção de equipamentos elétricos.
Aprovações e Certificados:
Certificado segundo a IEC 81346-2, garantindo conformidade com normas internacionais.
Aprovação para uso em ambientes industriais rigorosos, incluindo certificação marítima e de proteção ambiental.
Seção de Conexão: Possibilidade de uso de terminais planos, oferecendo flexibilidade para diferentes tipos de cabeamento.
Capacidade de Bloqueio: Permite ser lacrado para garantir maior segurança e evitar manuseio indevido.
A Chave Seccionadora Fusível 3p SENTRON 3NP1143-1DA10 da Siemens é ideal para garantir proteção robusta e contínua em circuitos elétricos de alta corrente, com destaque para sua flexibilidade na instalação, durabilidade e certificações que garantem sua confiabilidade em ambientes exigentes.
